Discos de CBN Vitrificado para Rectificado de Doble Disco: Guía de Optimización para Metalurgia de Polvos
16
Share:
Resumen: En un entorno donde la cadena de suministro automotriz global exige mayor competitividad, los procesos de rectificado tradicionales enfrentan límites. Las piezas de metalurgia de polvos (PM), como los cubos de sincronizadores, rotores VVT y rotores de bombas de aceite, requieren estándares de precisión cada vez más estrictos. Este artículo analiza las ventajas técnicas de los discos de CBN con liga vitrificada (cerámica) y ofrece parámetros prácticos para reducir el Costo por Pieza (CPP) garantizando una planitud ≤0.005 mm.
1. ¿Por qué las piezas de Metalurgia de Polvos (PM) son el “Desafío Oculto” del rectificado?
En los sistemas de transmisión modernos, las piezas sinterizadas (PM) son omnipresentes por su eficiencia. Sin embargo, para los talleres de rectificado, presentan retos únicos:
Dureza Extrema y Abrasividad: Tras el tratamiento térmico (cementación/temple), la dureza alcanza HRC 58–62. La presencia de carburos duros desgasta rápidamente las muelas convencionales, afectando el tiempo de ciclo (Takt Time).
Estructura Porosa Sensible al Calor: Con una densidad de 7.0–7.4 g/cm³, el material contiene microporos. En condiciones de producción continua o altas temperaturas ambientales, estos poros pueden atrapar vapor y dificultar la disipación térmica, provocando quemaduras de rectificado (Grinding Burns) invisibles.
Tolerancias Micrométricas: Ya sea en componentes de transmisión o bombas, la planitud y el paralelismo suelen exigirse en el rango de 0.003–0.008 mm.
2. Escenarios de Aplicación y Parámetros de Proceso

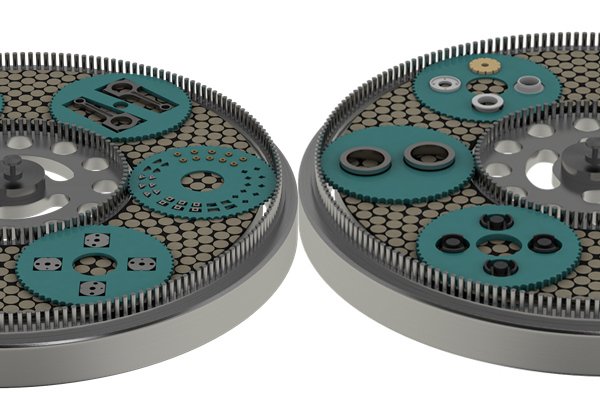

Para adaptarse tanto a rectificadoras de doble disco CNC modernas como a equipos convencionales robustos, hemos recopilado las siguientes estrategias de rectificado de alta eficiencia.

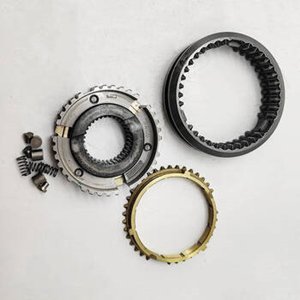

2.1 Escenario 1: Cubo de Sincronizador / Manguito (Transmisión)
Material: Acero sinterizado base Fe-Cu-C, alta dureza.
Reto: Mantener la tolerancia de espesor (±0.005 mm) en producción masiva continua.
Parámetro
Configuración Recomendada
Nota Técnica
Especificación del Disco
D500–1200 mm
Compatible con rectificadoras verticales/horizontales (Lapmaster, Koyo, Diskus, etc.)
Tamaño de Grano CBN
Desbaste: 80#–120# Acabado: 180#–240#
Equilibrio entre tasa de remoción y acabado superficial
Liga / Concentración
Vitrificada / 125%–150%
Alta concentración para mayor vida útil y estabilidad en turnos de 24h
Velocidad Periférica (Vs)
35–45 m/s
Optimiza la transferencia térmica y evita el sobrecalentamiento
Remoción de Material
Desbaste: 0.03–0.06 mm Acabado: 0.005–0.015 mm
Estrategia de “pasadas ligeras y frecuentes”
2.2 Escenario 2: Rotor VVT / Rotor de Bomba de Aceite / Piñones
Requisito: Planitud extrema (≤0.005 mm) y superficie libre de rayaduras.
Tendencia: Rectificado de Alta Velocidad para aumentar las piezas por hora (UPH).
Estrategia Recomendada:
Grano: Desbaste 100#–150#; Acabado 240#–320# (usar 400# para acabado espejo).
Eficiencia: Se recomienda concentración 150%–200%. Esto aumenta la relación G (G-Ratio) y reduce los tiempos muertos por aderezado.
Velocidad: Elevar a 40–60 m/s con refrigerante a alta presión (≥1.5 MPa) para limpiar los poros del material.
3.Guía de Selección de Discos CBN: Equilibrio entre Costo y Calidad
Para los gerentes de producción enfocados en la rentabilidad (Cost-Benefit), la elección del grano es crucial:
Desbaste / Gran Remoción (0.1–0.5 mm)
Selección: 80#–120# (FEPA D126–D107)
Ventaja: Máxima agresividad. Ideal para procesar piezas “en bruto” directamente tras el sinterizado.
Acabado Medio / Estándar Automotriz (0.03–0.15 mm)
Selección: 120#–180# (FEPA D107–D76)
Ventaja: El “punto óptimo” de la industria. Ra ≈ 0.4–0.8 μm. Ofrece el mejor balance entre velocidad y calidad.
Superacabado / Grado Espejo (Ra ≤ 0.2–0.4 μm)
Selección: 320#–400# (FEPA D46–D30)
Ventaja: Para componentes de alta precisión (VVT). Requiere aderezado frecuente con rodillos de diamante de alta precisión.
4. Solución de Problemas Comunes
En plantas con variaciones de temperatura ambiente o producción intensiva, suelen surgir estos problemas:
4.1 Problema A: Quemaduras o decoloración azul en la pieza Causa: Avance excesivo o refrigeración ineficiente. Solución: Reducir la velocidad del disco (Vs). Verificar la temperatura y presión del refrigerante. Asegurar que el flujo rompa la barrera de aire.
4.2 Problema B: Rayaduras o arañazos superficiales Causa: Filtración deficiente (retorno de virutas) o desprendimiento de grano. Solución: Revisar el separador magnético y el filtro de papel. Considerar una liga cerámica con mayor retención de grano.
4.2 Problema C: Vida útil corta o aderezado frecuente Causa: Disco demasiado duro (pierde auto-afilado) o concentración baja. Solución: Usar una estructura porosa más abierta o aumentar la concentración de CBN para extender los intervalos de aderezado.
5. Soluciones Personalizadas para Diferentes Piezas PM
Cada fabricante tiene requerimientos únicos. Los Discos de Rectificado de Doble Cara de CBN Cerámico no son herramientas “talla única”. Debido a las variaciones en densidad, contenido de aceite y carburos entre proveedores de PM, recomendamos encarecidamente realizar pruebas (Trial Grinding) antes de la producción masiva.
Punto de partida recomendado: Grano 120#–180#. Luego optimizamos basándonos en Ra, paralelismo y vida útil.
Si puede proporcionarnos la siguiente información, nuestros ingenieros diseñarán una solución a medida:
Tipo de pieza (cubo de sincronizador, piñón, rotor, etc.)
Grado del material y Dureza (HRC)
Rugosidad objetivo (Ra) y sobrematerial (Stock allowance)
