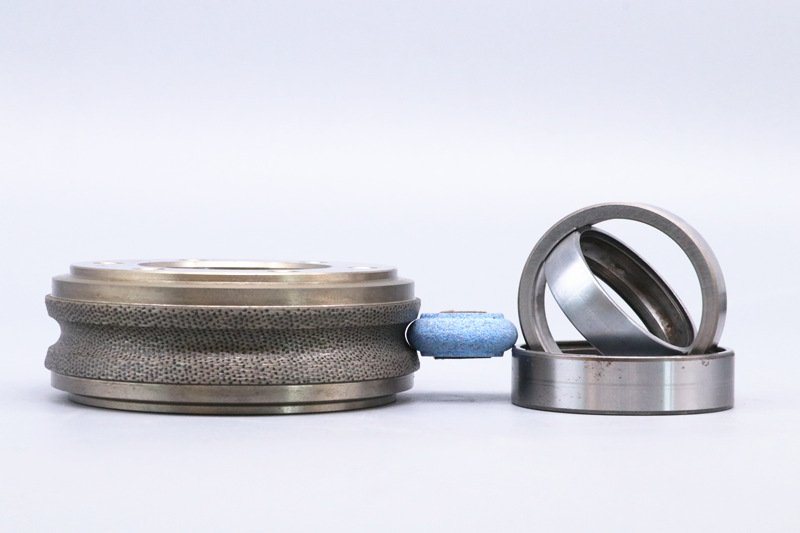

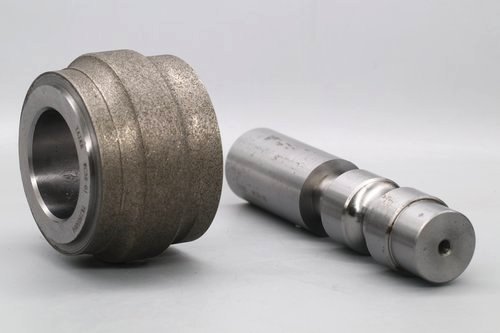

En el sector del mecanizado de ultraprecisión, la calidad y las tolerancias de la pieza final dependen de manera directa de la condición de la muela abrasiva. Es en este punto crítico donde interviene el rodillo diamantado rotativo (frecuentemente denominado en la industria como rodillo rectificador de diamante). Este componente es una herramienta rotativa de altísima precisión diseñada para perfilar, limpiar y rectificar muelas abrasivas, restaurando su geometría original y su máxima capacidad de corte.
Las aplicaciones principales de esta herramienta en la industria manufacturera moderna incluyen:

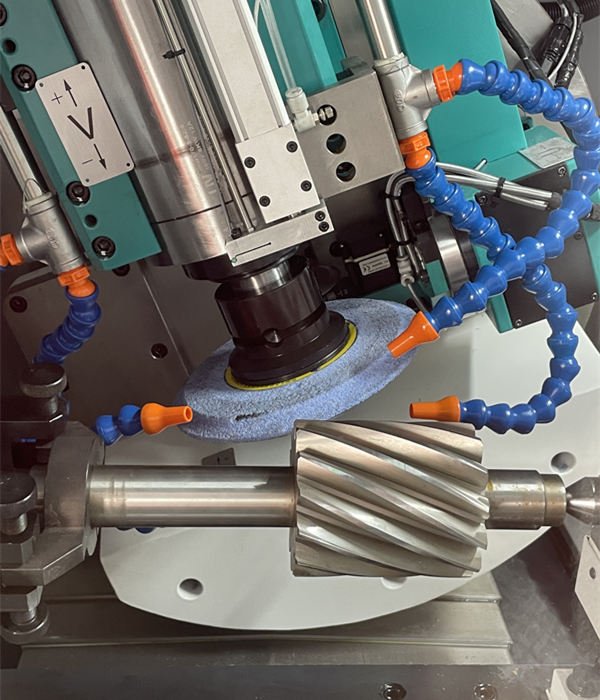

Mecanizado en rectificadoras de herramientas CNC (equipos de marcas líderes como Walter, ANCA, VOLLMER).
Rectificado de componentes críticos para el sector de la automoción, tales como árboles de levas, cigüeñales y sistemas de inyección.
Mecanizado de ejes de alta precisión, engranajes y rodamientos industriales.
Muchos ingenieros de producción y gerentes de planta se enfrentan a problemas recurrentes durante sus operaciones: inestabilidad en la precisión del perfil de la muela, vida útil extremadamente corta de las herramientas de rectificado y bajas tasas de eficiencia. El uso de un rodillo de diamante para el perfilado de muelas abrasivas fabricado con precisión micrométrica elimina estos problemas, asegurando que el perfil exacto se transfiera sin desviaciones a la muela y, en consecuencia, a la pieza de trabajo final.
II. Preparación de materias primas: Moldes de grafito y selección de diamantes
Para comprender el proceso de fabricación de un rodillo rectificador de diamante de alto rendimiento, el primer paso fundamental es la rigurosa selección y preparación de las materias primas.

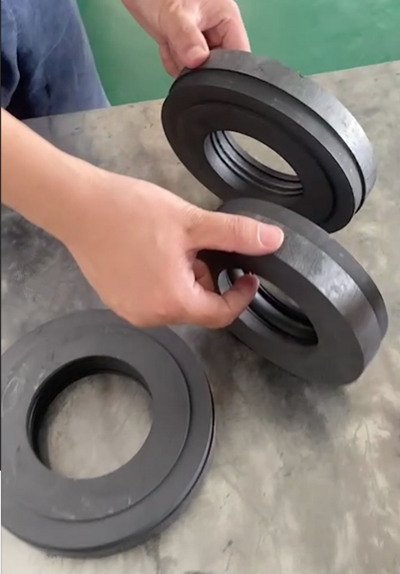

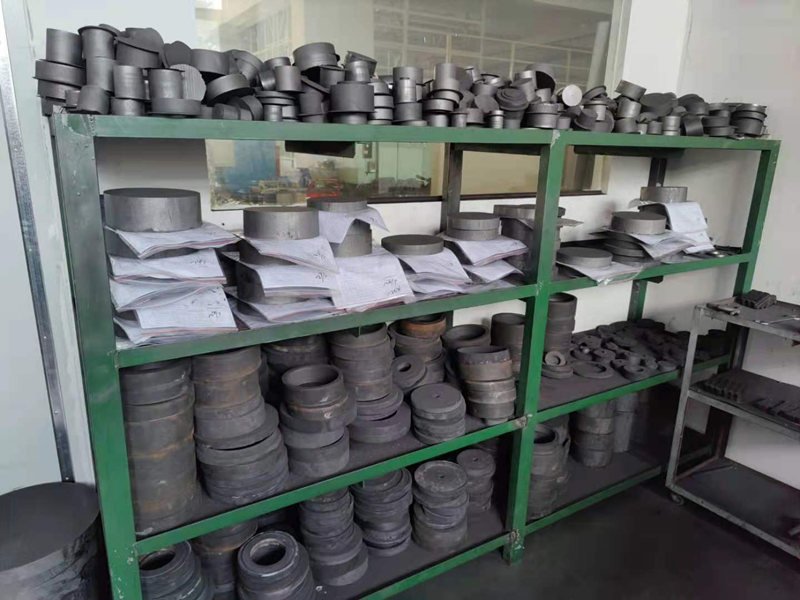

El uso del grafito como material para el molde no es casualidad; el molde actúa como el “negativo” de la herramienta final. Seleccionamos bloques de grafito industrial de máxima pureza porque ofrecen características técnicas insustituibles:
Resistencia a altas temperaturas: El grafito mantiene su estabilidad estructural durante los severos procesos de horneado y sinterización térmica.
Excelente maquinabilidad: Permite tallar perfiles ultra-complejos con radios diminutos sin que el material se astille.
Propiedades de desmoldeo óptimas: Su naturaleza lubricante evita que las matrices metálicas y los cristales de diamante se adhieran a las paredes del molde durante el enfriamiento.
Por su parte, la selección del diamante constituye el alma de la herramienta. Dependiendo de los requisitos de abrasión, se pueden emplear diamantes naturales, que ofrecen bordes de corte excepcionalmente afilados, o diamantes sintéticos (como CVD o MCD), que proporcionan una consistencia geométrica inigualable. La granulometría del diamante, medida habitualmente en mallas o micras, se ajusta milimétricamente según el nivel de acabado superficial que el cliente requiera en su muela. Además, la densidad y la dispersión de estos granos determinarán de manera directa la resistencia al desgaste de la herramienta terminada.
III. Mecanizado de precisión del perfil del molde de grafito
El nivel de exactitud geométrica de un rectificador de diamante perfilado está estrictamente limitado por la precisión de su molde. Esta es la principal barrera tecnológica que diferencia a los fabricantes de primer nivel del resto del mercado.
Para lograr los contornos deseados, se utilizan herramientas de corte de diamante policristalino de diseño especializado para mecanizar el interior del bloque de grafito. Al trabajar en geometrías complejas, los técnicos deben vigilar dos parámetros críticos de control:
Tolerancia del perfil: Las desviaciones deben mantenerse de forma estricta dentro de márgenes de ±0.002 mm.
Rugosidad superficial: Un acabado liso y pulido en las paredes del grafito garantiza que el cuerpo metálico del rodillo resultante no requiera correcciones abrasivas excesivas tras el proceso de sinterizado.
La regla de oro en la fabricación de estas herramientas abrasivas es clara: cualquier error a nivel de micras durante el mecanizado del grafito se transferirá y multiplicará en la pieza de trabajo final. Por lo tanto, el control ambiental y la calibración de las fresadoras CNC que trabajan el grafito son pasos ineludibles.
IV. Proceso de implantación de diamantes y sinterización (Tecnología principal)
Una vez que el molde de grafito está listo, el proceso avanza hacia la fase de mayor valor técnico: el ensamblaje de los materiales y el horneado a nivel molecular.

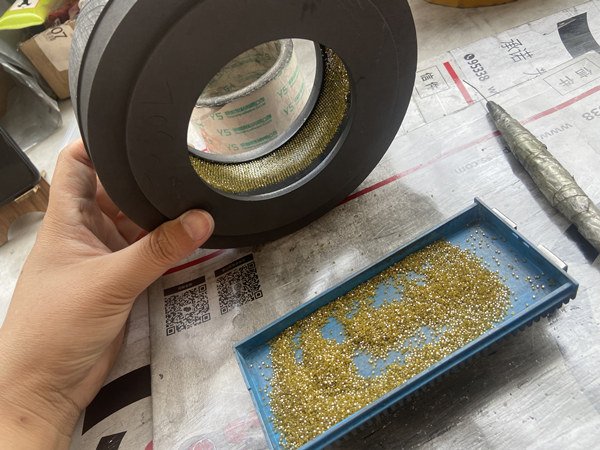

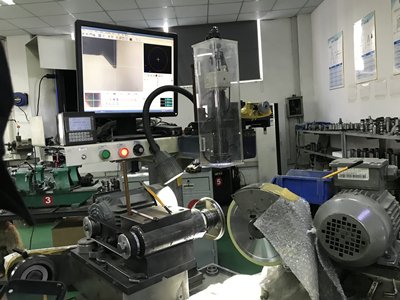

En primer lugar, se lleva a cabo la implantación de los diamantes. Bajo potentes microscopios industriales, técnicos con años de experiencia colocan manualmente los cristales de diamante en las paredes internas del molde. La disposición de estos cristales puede ser uniforme, para asegurar un desgaste constante, o direccional, orientada estratégicamente según las fuerzas de corte proyectadas durante el giro del rodillo.

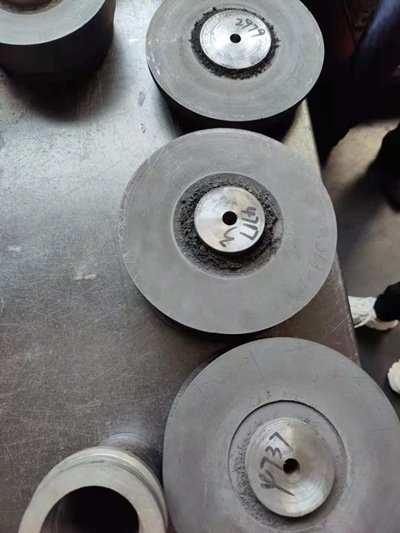

A continuación, se introduce el núcleo de acero o la base del rodillo en el centro del molde de grafito. El espacio vacío restante se rellena cuidadosamente con polvos metálicos formulados a medida, lo que se conoce como sistema de aglomerante metálico.
El conjunto completo se traslada a hornos de vacío para someterse al proceso de sinterización a alta temperatura. En este ambiente controlado, los polvos metálicos se funden y se fusionan, anclando los diamantes de manera permanente al cuerpo de acero. El éxito de un rodillo de diamante con aglomerante metálico depende de factores como la altura de exposición del diamante (mucha exposición causa desprendimiento; muy poca reduce la capacidad de corte), la fuerza de retención de la aleación metálica y un estricto control de la expansión térmicamediante curvas de enfriamiento lentas que evitan la fractura de los diamantes por choque térmico.
V. Post-procesamiento: Acabado, diamantado y calibración de perfil
Tras extraer el conjunto del horno de sinterización, la herramienta aún no posee la precisión nanométrica requerida. El post-procesamiento es la etapa de refinamiento que eleva el rodillo a estándares de calidad de tolerancia IT.

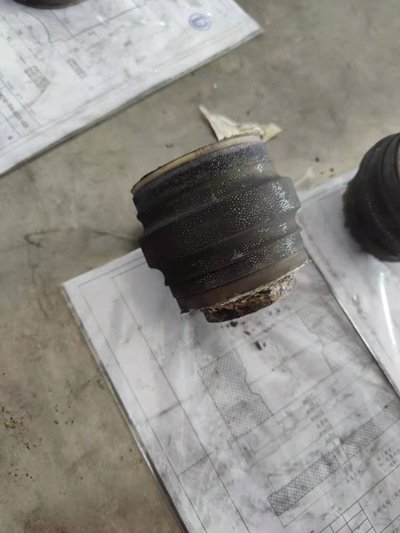

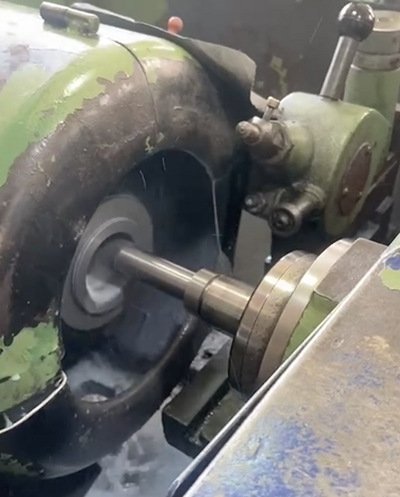

El proceso comienza con el desmoldeo, donde el molde de grafito se destruye mediante métodos mecánicos suaves para liberar el rodillo metálico con los diamantes incrustados. Posteriormente, el componente se somete a un mecanizado de sus superficies internas y caras laterales utilizando rectificadoras cilíndricas internas CNC. Esto garantiza una concentricidad absoluta del agujero central respecto al perfil exterior de diamante.
El paso definitivo es la calibración del perfil. Utilizando equipos de rectificado de ultra-alta precisión, se repasa la superficie del propio rodillo diamantado. Este proceso elimina microscópicos excesos de metal aglomerante y nivela las puntas de los diamantes para lograr la precisión geométrica exacta exigida en los planos. Sin este control de precisión del diamantado final, las micro-distorsiones naturales de la fundición afectarían el rendimiento del rodillo en las plantas de los usuarios finales.
VI. Inspección de calidad y pruebas de aplicación
En el sector de la maquinaria de alta precisión, la calidad debe demostrarse con datos empíricos tangibles. Por ello, el rodillo diamantado rotativo terminado entra en un protocolo de calidad de circuito cerrado.

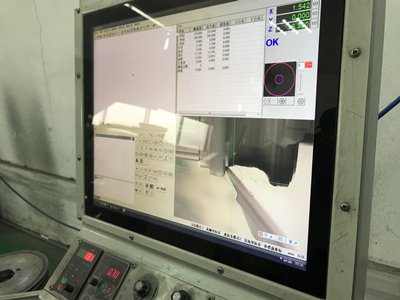

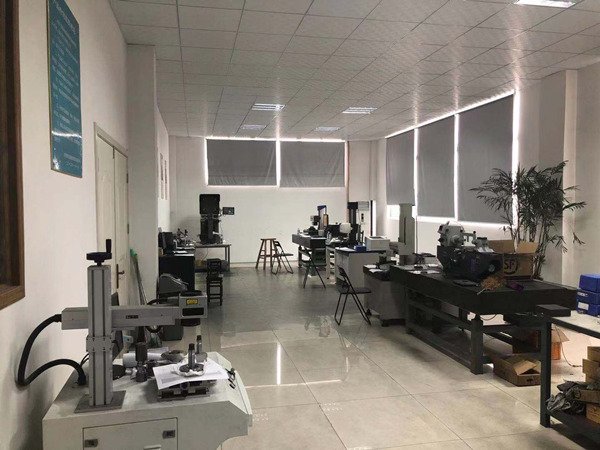

Los equipos de metrología ejecutan un estricto control de excentricidad, utilizando mediciones ópticas y mecánicas para certificar que el descentramiento dinámico sea inferior a 2 micras. Simultáneamente, se realiza una medición de perfil mediante escáneres láser y perfilómetros para verificar que cada radio, ángulo y caída geométrica corresponda al diseño original.
Antes de la expedición, se llevan a cabo pruebas de aplicación real. El rodillo se monta en una rectificadora cilíndrica de prueba para perfilar una muela abrasiva estándar de corindón blanco. Luego, esta muela se utiliza para rectificar una barra de acero de prueba. Si los valores de rugosidad superficial (Ra), el error de perfil y la consistencia de la barra de prueba cumplen con las normas internacionales más estrictas, el rodillo es finalmente certificado, limpiado, embalado y preparado para su envío internacional.
VII. Conclusión: Cómo elegir al fabricante adecuado de rodillos diamantados rotativos
Fabricar un rodillo rectificador de diamante de primer nivel requiere la integración perfecta de conocimientos en ciencia de materiales, operaciones de mecanizado CNC de precisión y protocolos de inspección sin margen de error. En el competitivo mundo del rectificado de engranajes, herramientas y componentes automotrices, la solidez del proceso de fabricación es mucho más importante que competir exclusivamente por el precio más bajo.
A la hora de evaluar proveedores de herramientas de rectificado, los responsables de compras e ingeniería deben considerar criterios técnicos innegociables: la capacidad del fabricante para diseñar y producir perfiles complejos y personalizados, la existencia de un flujo completo de inspección metrológica interna, y una experiencia comprobada resolviendo desafíos de abrasión en aplicaciones industriales reales.
Si su línea de producción actual experimenta desgaste prematuro en sus herramientas o caídas en la calidad del mecanizado, es momento de actualizar su tecnología de diamantado.
Dé el siguiente paso para optimizar sus procesos de rectificado:
Suba sus planos técnicos para una evaluación de viabilidad confidencial.
Obtenga una solución de diamantado a medida diseñada para la cinemática de sus rectificadoras.
Solicite un análisis de perfil gratuito y descubra cómo podemos prolongar la vida útil de sus muelas abrasivas.
1. ¿Cuál es la vida útil promedio de un rodillo diamantado rotativo?
La vida útil depende directamente de la aplicación, el volumen de material removido, el tipo de muela abrasiva y los parámetros de corte. Sin embargo, con un diseño adecuado y un uso bajo parámetros óptimos, un rodillo diamantado de alta calidad puede perfilar decenas de miles de piezas, durando desde varios meses hasta más de un año en líneas de producción continua.
2. ¿Se pueden reparar o reperfilar los rodillos diamantados desgastados?
Sí, en la mayoría de los casos es posible. Si el desgaste del perfil no ha dañado severamente la estructura base y aún existe suficiente capa de diamante, el rodillo puede someterse a un servicio de relapeado (re-lapping) o reperfilado. Este proceso restaura la precisión geométrica original de la herramienta a una fracción del costo de un rodillo nuevo.
3. ¿Qué información técnica necesito proporcionar para fabricar un rodillo a medida?
Para diseñar y fabricar una solución precisa, requerimos principalmente: el plano CAD o dibujo técnico del perfil deseado (de la pieza final o de la muela), las tolerancias exigidas, y las especificaciones de su rectificadora (diámetro exterior máximo, diámetro del agujero central, sentido de giro y rpm). Con estos datos, nuestros ingenieros pueden formular la densidad de diamante y el aglomerante exactos para su proceso.
