¿Por qué tu muela CBN “canta” y salta al rectificar piezas grandes? El misterio del desgaste y la compresión

Si trabajas en un taller de rectificado o matricería, sabes de lo que hablo. Estás sacando producción sin problema, todo fluye. Pero de repente, cambias a una placa de acero más grande y el taller entero se entera porque la máquina empieza a chillar y a vibrar como si se fuera a desarmar.

Hace poco tuvimos que resolver un problema de rectificado que estaba volviendo loco a uno de nuestros clientes. Quería compartir este caso de estudio porque no fue un error del operador, ni un fallo de la máquina de CNC. Fue un problema físico y químico de la muela. Si alguna vez has lidiado con ruido y vibración inexplicables en pasadas largas, lee esto. Te ahorrará muchos dolores de cabeza (y mucho dinero en abrasivos).

1. la muela CBN funcionaba bien con piezas pequeñas, pero fallaba con una pieza grande

Vamos directamente a los fierros. Recibimos una llamada de emergencia de un cliente con un escenario que parecía no tener lógica.

• Material de la pieza: Acero para herramientas 1.2379 (D2), templado a una dureza brutal de 62 HRC.
• Tamaño del problema: Una placa grande de 500 × 400 mm.
• La herramienta: Una muela estándar de catálogo, especificación 1A1-D:300-T:25-X:10-H:76,2 B126 C100 (Resina, grano CBN).
• Parámetros de máquina: Velocidad de corte (Vc) 30 m/s, Velocidad de mesa (Vw) 20 m/min (nota: en su reporte inicial decían 20 m/s, un típico error de dedo al anotar, en la realidad eran 20 metros/minuto), Avance lateral (ae) 0,01 mm/pasada, Profundidad de perfil (ap) 12 mm.

El dolor del cliente:
Con piezas pequeñas, la muela cortaba como mantequilla. Todo perfecto. Pero al montar la placa grande de 500×400 mm, el infierno se desató. La muela arrancaba bien, pero apenas rebajaba 0.1 mm de material, empezaba a “cantar” (un chillido agudo) y a saltar sobre la pieza.

El operador, con mucha maña, intentó salvar la pieza bajando la profundidad por pasada a casi nada para estabilizar la muela, y luego intentó seguir a 0.01 mm por pasada. ¿El resultado? Un espejismo. A las pocas pasadas, el chillido y los saltos regresaban.

Cualquier ingeniero de taller que vea esto sabe que: “Esto no es una falla eléctrica de la máquina. Esto es un problema de corte que podemos replicar, medir y, sobre todo, curar.”

2. por qué el proceso parecía correcto, pero el problema seguía apareciendo

Cuando un cliente te dice que la muela “no sirve”, el primer instinto del proveedor suele ser echarle la culpa a los parámetros o a que “seguro trabajaron en seco”. Así que fui personalmente al taller a pararme frente a la rectificadora.

¿Y saben qué? El operador tenía toda la razón. Estaba haciendo las cosas impecablemente bien.

• Parámetros razonables: La velocidad de corte (30 m/s) es de libro de texto para CBN en resina.
• Refrigeración al punto: Los inyectores estaban bien apuntados al punto de pellizco (nip-point) y la presión era buena. No era un simple caso de “quemadura térmica” por falta de taladrina.
• Manejo experto: No había movimientos bruscos, la pieza estaba bien imantada y calzada.

Aquí es donde la experiencia te dice que debes mirar más allá de la pantalla del control CNC. El problema no era que el “proceso estuviera descontrolado”. El problema era que el estado de trabajo de la muela CBN aglomerada con resina colapsaba bajo ciertas condiciones físicas. Había que pasar de la simple queja a la radiografía técnica. Medimos el desgaste tras el salto: de 0.15 mm totales que bajó el cabezal, la muela se comió 0.05 mm y solo quitó 0.10 mm de acero. Eso es una tasa de desgaste inaceptable para el CBN.

3.  el problema no era la afiladura, sino la retención del abrasivo en la capa de trabajo

Esta es la carnita del artículo, la respuesta al misterio. Muchos técnicos piensan: “Si hace ruido, es que la muela no está afilada, hay que pasarle la piedra de repasar”. ¡Falso! En este caso, el problema no era de filo, era de fuerza de retención.

Voy a explicártelo como se lo expliqué al jefe de taller:

• Falta de retención del grano (Se quedan “calvos”): La resina que envuelve al cristal de CBN no era lo suficientemente fuerte para aguantar el calor sostenido. En una pieza de 500 mm de largo, la muela pasa mucho tiempo en contacto con el acero a 62 HRC sin salir a enfriarse. La resina se ablanda ligeramente, y el cristal afilado de CBN, en lugar de cortar, se arranca y se cae prematuramente antes de terminar su vida útil.
• Corte vs. Fricción pura: Como los granos afilados se caen rápido, la resina pura empieza a rozar contra el acero. Ya no hay corte, hay fricción. Esto explica las claras marcas de compresión que vimos en la placa de acero. La muela estaba aplastando el material, no cortándolo.
• El efecto amplificador del tamaño: ¿Por qué en piezas chicas no pasaba? Porque la longitud de contacto es corta. La muela corta, sale, se baña en refrigerante, se enfría y vuelve a entrar. En la placa de 500 mm, el calor se acumula, el chip (viruta) se empasta en los poros, y la debilidad térmica de la resina queda al descubierto.

La muela entraba en un bucle mortal: pierde grano → frota → aumenta la presión → el eje de la máquina flexiona → empieza la vibración (salto) → el impacto destroza la capa de resina causando un desgaste prematuro brutal.

4. ¿Cuándo aparece este problema? Señales típicas en el rectificado con muelas CBN de resina

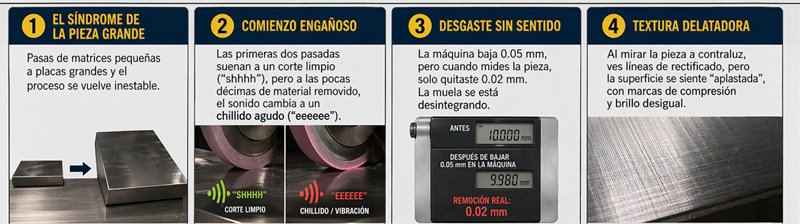

Si en tu taller rectifican aceros duros (D2, H13, M2) y sufren de ruido y vibración, guárdate esta lista de chequeo. Es muy probable que tengas un problema de retención de grano si ves esto:

• El síndrome de la pieza grande: Pasas de matrices pequeñas a placas grandes y el proceso se vuelve inestable.
• Comienzo engañoso: Las primeras dos pasadas suenan a un corte limpio (“shhhh”), pero a las pocas décimas de material removido, el sonido cambia a un chillido estridente.
• Desgaste sin sentido: La máquina baja 0.05 mm, pero cuando mides la pieza, solo quitaste 0.02 mm. La muela se está desintegrando.
• Textura delatadora: Al mirar la pieza a contraluz, ves líneas de rectificado, pero la superficie se siente “aplastada”, con marcas de compresión y brillo desigual.
• Mucha agua, cero resultado: Tienes el flujo de taladrina al máximo, pero el problema persiste.

Si tienes 3 o más de estos síntomas, deja de pelear con las RPM o los avances. La muela actual no te va a servir para esa aplicación.

5.  cómo corregir el problema y recuperar la estabilidad del rectificado

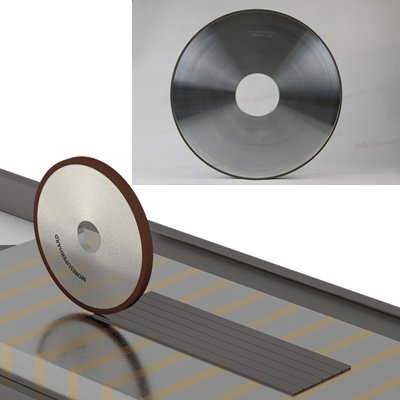

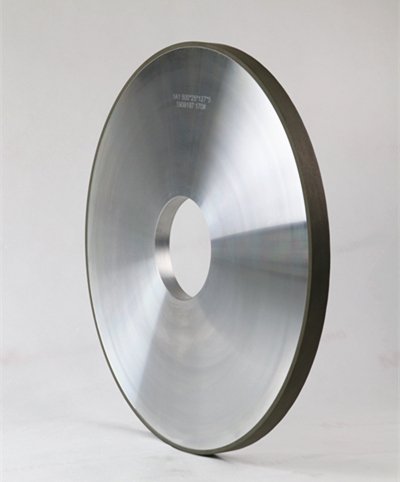

A este cliente no le dijimos “bájale a la velocidad y ten paciencia”. Eso es perder dinero. Le fabricamos y entregamos una nueva muela CBN aglomerada con resina con una “receta” química y mecánica totalmente diferente.

¿Qué cambiamos para recuperar el control?

• Resina de Alta Temperatura: Modificamos la matriz de la resina para que soporte el calor prolongado sin perder rigidez. El grano ahora se queda anclado, trabajando hasta que realmente se desafila.
• CBN Recubierto (Coated): Usamos granos de CBN con recubrimiento de níquel. Esto actúa como un disipador de calor y crea una superficie rugosa para que la resina lo “agarre” con una fuerza brutal.
• Porosidad inducida: Le metimos más “aire” a la estructura de la muela. En piezas de 500 mm, necesitas espacio físico entre los granos para que la viruta de acero no empaste la herramienta y para que el refrigerante entre hasta la zona de corte.

El aprendizaje clave aquí para los ingenieros de producción: Cuando maquinas piezas grandes de aceros templados, tu prioridad número uno no es que la muela se sienta “súper afilada”, tu prioridad es la estabilidad estructural y la retención del abrasivo. Prefiero una muela que aguante la presión constante sin vibrar, que una muy abierta que se desmorone a mitad de la placa.

6. Cómo evitar que este problema vuelva a aparecer

Montamos la muela nueva. Trucamos, afilamos con piedra de óxido de aluminio para abrir bien el grano (paso fundamental, ¡no lo olviden!), y le dimos al botón de inicio.

¿El resultado? Un corte parejo de principio a fin sobre la placa de 500×400 mm. El ruido, los saltos y las marcas de compresión desaparecieron. El desgaste bajó a niveles normales y rentables.

Para el futuro, si quieres evitar esta pesadilla en tu taller, hazte esta rutina preventiva:

1. Antes de meter un “planchón” gigante en la rectificadora, evalúa si la muela actual tiene la retención térmica necesaria. El área de contacto y el tiempo de carga lo cambian todo.
2. Si notas que el desgaste es ridículamente alto, frena. No dejes que el operador “compense” bajando décima a décima. Estás gastando una muela cara y estresando el husillo de tu máquina.
3. Presta atención al sonido y a la vista: si hay chillido y marcas de compresión, hay fricción, no corte.

¿Tu proceso actual presenta estos mismos síntomas? ¿Tus muelas duran menos de lo esperado al cambiar de pieza?

No te resignes a rectificar a velocidades lentas ni a sufrir con piezas rayadas. Podemos ayudarte a revisar la causa raíz en tu taller y recomendarte una muela con la formulación exacta para que recuperes el tiempo y la calidad en tu producción.
