Desempeño sobresaliente de la muela de diamante con ligante metálico en el rectificado PG

En un taller de mecanizado de moldes de precisión en México, al ponerse en marcha la rectificadora PG, un material de carburo duro está siendo rectificado con precisión hasta formar una superficie óptica de alta calidad. Lo sorprendente es que la línea de producción, que antes requería cambios frecuentes de muela, ahora ha funcionado de manera continua durante varias semanas.

“Cuando utilizábamos muelas de resina, teníamos que detener la máquina todos los días para reacondicionar el perfil. Ahora, esta muela de diamante con ligante metálico ha estado funcionando de forma estable durante tres semanas y la retención del perfil sigue siendo excelente”, comenta Carlos Martinez, jefe de taller de la planta mexicana de moldes de precisión.

01 | Contexto industrial y retos de mecanizado

En los últimos años, México se ha consolidado como una pieza clave dentro de la cadena de suministro de la manufactura de precisión en Norteamérica. En los sectores de moldes de precisión y componentes de conformado óptico, cada vez más fábricas asumen pedidos de alta exigencia para las industrias automotriz, aeroespacial y de electrónica de consumo de gama alta.

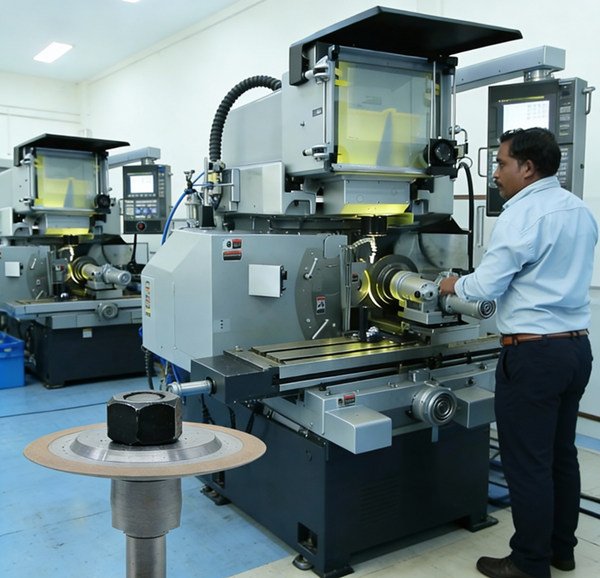

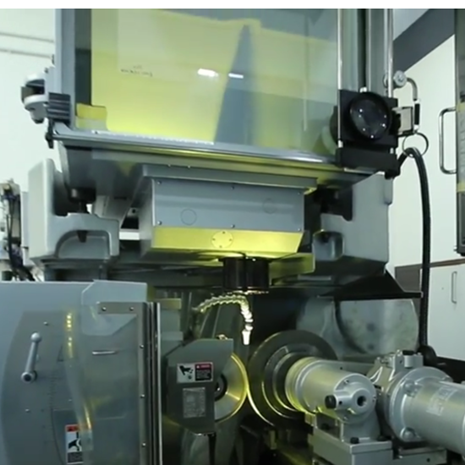

El cliente de este caso es una empresa especializada que suministra desde hace años moldes de carburo duro y componentes ópticos de alta precisión al mercado norteamericano. Sus procesos clave de fabricación dependen de rectificadoras PG (Profile Grinder) para el rectificado de contornos complejos y superficies curvas de alta precisión.

En la producción real, el cliente se enfrentaba a varios retos típicos:

• Alta dificultad del material
  El carburo duro presenta una elevada dureza y resistencia al desgaste, lo que exige un alto rendimiento de corte y estabilidad por parte de la muela.
• Exigencia extrema de retención de perfil
  El rectificado PG es muy sensible a la precisión del perfil de la muela; incluso un ligero desgaste o colapso del borde afecta directamente a la exactitud del conformado.
• Vida útil limitada de las muelas tradicionales
  Las muelas con ligante de resina tienden a desgastarse rápidamente durante el rectificado continuo, con frecuentes cambios de perfil y elevada necesidad de reacondicionado.
• Requisitos de calidad superficial óptica
  La rugosidad superficial y la estabilidad del proceso repetitivo determinan directamente el rendimiento final y la calidad de entrega al cliente.

Estos problemas no solo limitaban la eficiencia de producción, sino que también incrementaban de forma significativa el coste total de fabricación.

02 | Ruta tecnológica: por qué elegir muelas de diamante con ligante metálico

Tras comparar diferentes soluciones de muelas, el equipo técnico centró su atención en las muelas de diamante con ligante metálico (Metal Bond Diamond Wheels).

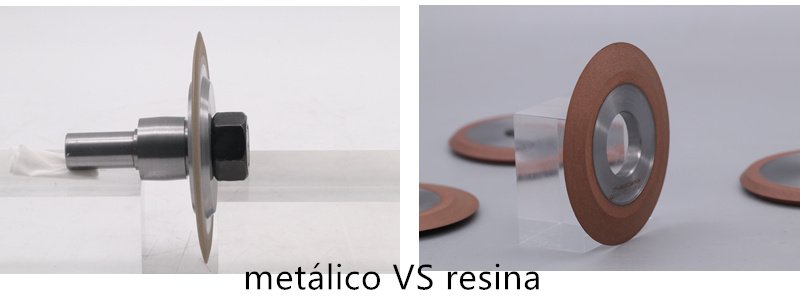

En comparación con las muelas de ligante de resina, las muelas con ligante metálico ofrecen ventajas clave:

• Mayor fuerza de unión
  La matriz metálica fija el abrasivo de diamante de forma más sólida, mejorando notablemente la retención del perfil.
• Excelente resistencia al desgaste y estabilidad térmica
  Adecuadas para rectificado continuo durante largos periodos, reduciendo la frecuencia de reacondicionado.
• Especialmente indicadas para materiales superduros y frágiles
  Como carburo de tungsteno, cermets y cerámicas técnicas.

En aplicaciones de rectificado de contornos ópticos, las muelas se dividen principalmente en ligante de resina y ligante metálico. Estas últimas resultan más adecuadas para entornos de mecanizado con altas exigencias de precisión y estabilidad, especialmente en rectificadoras PG CNC modernas.

03 | Diseño de la solución personalizada

En función de los parámetros del equipo y los objetivos de mecanizado del cliente, el equipo técnico desarrolló una solución personalizada de muela de diamante con ligante metálico.

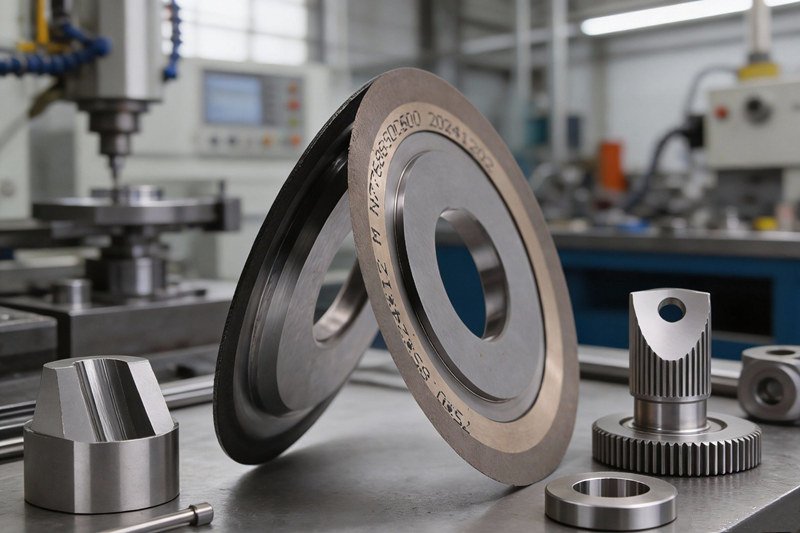

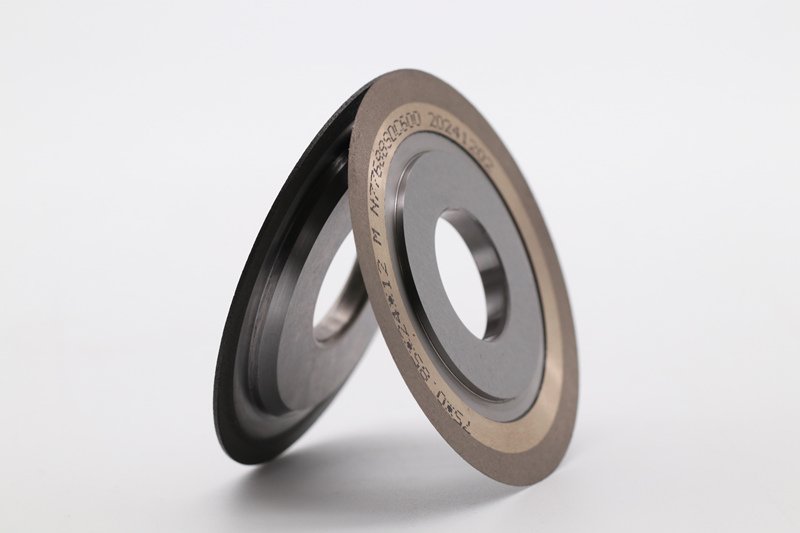

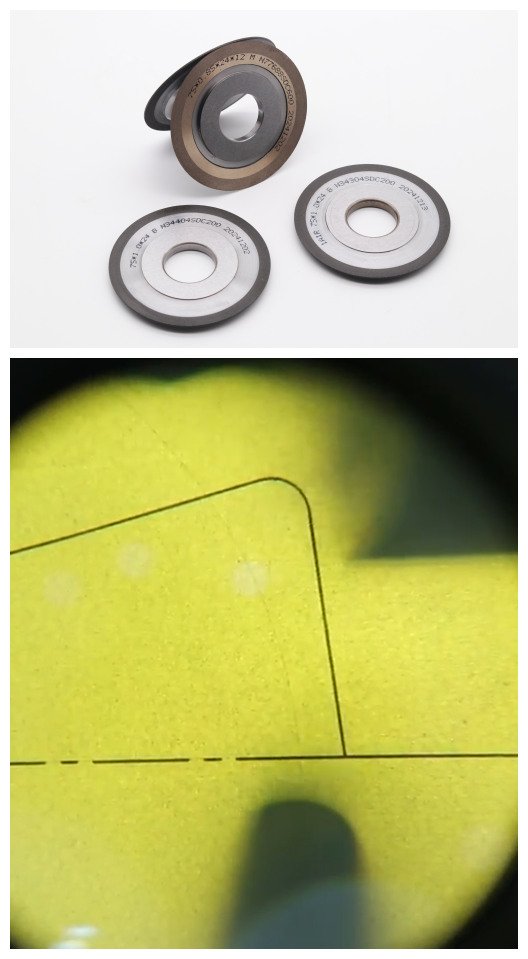

Especificaciones principales de la muela

• Tipo de muela: Muela de diamante con ligante metálico
• Diámetro exterior (D): 180 mm
• Espesor (T): 8 mm
• Ancho de la capa de trabajo (X): 1 mm
• Diámetro del agujero (H): 31,75 mm
• Granulometría: 400#
• Concentración de diamante: 125

Lógica de diseño de los parámetros clave

• Selección de grano 400#
  Permite alcanzar una rugosidad superficial de aproximadamente 1 μm manteniendo una buena eficiencia de corte, cumpliendo los requisitos de calidad óptica.
• Optimización de la geometría frontal

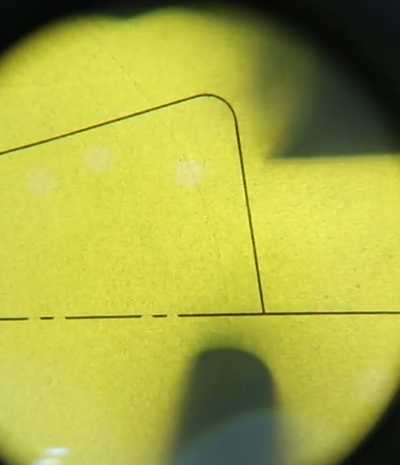

  Ancho frontal de aprox. 0,10 mm y radio frontal de 0,04–5 mm, equilibrando precisión en curvas complejas y durabilidad de la muela.
• Diseño equilibrado de la concentración
  La concentración 125 logra un equilibrio óptimo entre vida útil, eficiencia y coste, ideal para entornos de producción en serie.

Esta solución permitió un ajuste preciso entre el rendimiento de la muela y las condiciones reales de mecanizado del cliente.

04 | Resultados reales y datos de aplicación

Tras su puesta en producción, esta muela de diamante con ligante metálico demostró ventajas claras:

Retención del perfil

• Perfil estable durante largos periodos de rectificado continuo
• Reducción significativa de la frecuencia de reacondicionado
• Mejora de más del 300% en la estabilidad del perfil frente a la muela de resina anterior

Vida útil

• Desgaste uniforme sin anomalías
• Vida útil incrementada aproximadamente entre 4 y 5 veces
• Reducción significativa de cambios de muela y tiempos de parada

Calidad superficial

• Acabado superficial estable en moldes de carburo duro
• Cumplimiento de los requisitos de calidad óptica
• Mayor estabilidad global del proceso frente a muelas de resina

Consistencia de producción

• Mejora notable de la estabilidad dimensional en producción en serie
• Aumento del rendimiento final en más del 15%

El cliente ha adoptado esta muela como configuración estándar a largo plazo para sus procesos de rectificado PG.

05 | Enseñanzas del sector y valor de aplicación

Este caso de éxito aporta importantes conclusiones para la industria del mecanizado de moldes de precisión, demostrando el valor real de las soluciones de muelas personalizadas.

El excelente rendimiento de la muela de diamante con ligante metálico en rectificado PG confirma la importancia de ajustar los parámetros de la muela según el material y el proceso específico. Diferentes granulometrías implican distintos niveles de rugosidad y eficiencia de mecanizado.

Los datos técnicos indican que, en un rango de grano de 140# a 1500#, las muelas con ligante metálico pueden alcanzar rugosidades superficiales desde 4 μm hasta 0,2 μm, cubriendo desde el desbaste hasta el rectificado ultrapreciso.

El diseño del ángulo frontal de la muela también es determinante para la precisión y la vida útil. Ángulos más amplios (obtusos) ofrecen mayor resistencia a cargas verticales, mientras que ángulos más estrechos son más adecuados para contornos finos. El control de estos detalles técnicos es clave para aplicaciones de alto nivel.

Además, este caso resalta el valor de la colaboración estrecha entre fabricantes profesionales de muelas y empresas de mecanizado, permitiendo soluciones verdaderamente orientadas a resolver los puntos críticos del proceso productivo.

Conclusión

Con la operación estable y continua de la muela en la rectificadora PG, los indicadores de producción de la planta cambiaron de forma notable:

• Frecuencia de cambio de muela:
  de 1,2 veces al día → 0,3 veces por semana
• Tasa de aceptación superficial:
  de 78% → 94%
• Tiempo de mecanizado por pieza:
  reducción del 22%

De pie frente a la rectificadora, Carlos Martinez concluye: “Esto no es solo cambiar una muela, es un cambio completo en nuestro modelo de producción”.

Actualmente, la planta ha ampliado la aplicación de estas muelas de diamante con ligante metálico a varias rectificadoras PG y está explorando el uso de granulometrías más finas para el mecanizado de componentes ópticos de ultra alta precisión.
