Cómo seleccionar el diámetro de la muela para rectificado interno
82
Share:
Rectificado interno Introducción:
En los talleres de precisión de Monterrey o Querétaro, los supervisores experimentados suelen decir: “El rectificado externo es estética, el interno es cirugía.”

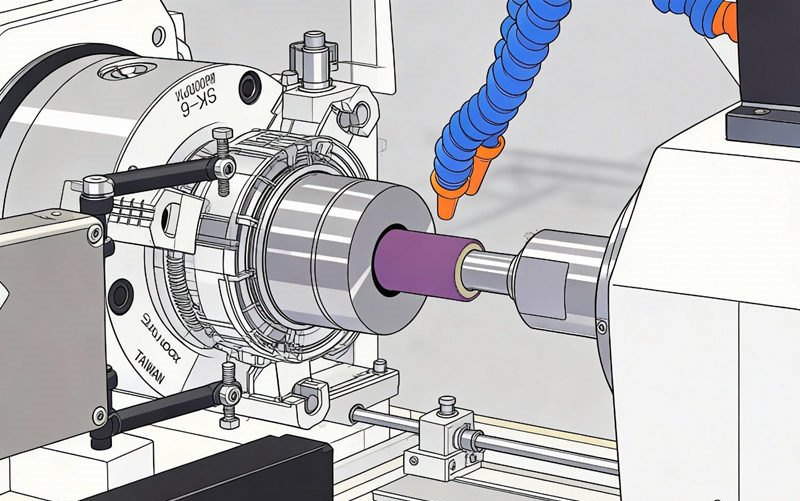

El Rectificado Cilíndrico Interno es uno de los procesos más dolorosos de cabeza para los ingenieros de manufactura. A diferencia del externo, que tiene un soporte robusto y visión abierta, el interno es una “operación a ciegas” dentro de un espacio confinado. Nos enfrentamos a limitaciones físicas nativas: el eje o vástago (quill) suele ser largo y delgado, lo que compromete la rigidez, y tanto la evacuación de viruta como la refrigeración son un reto.

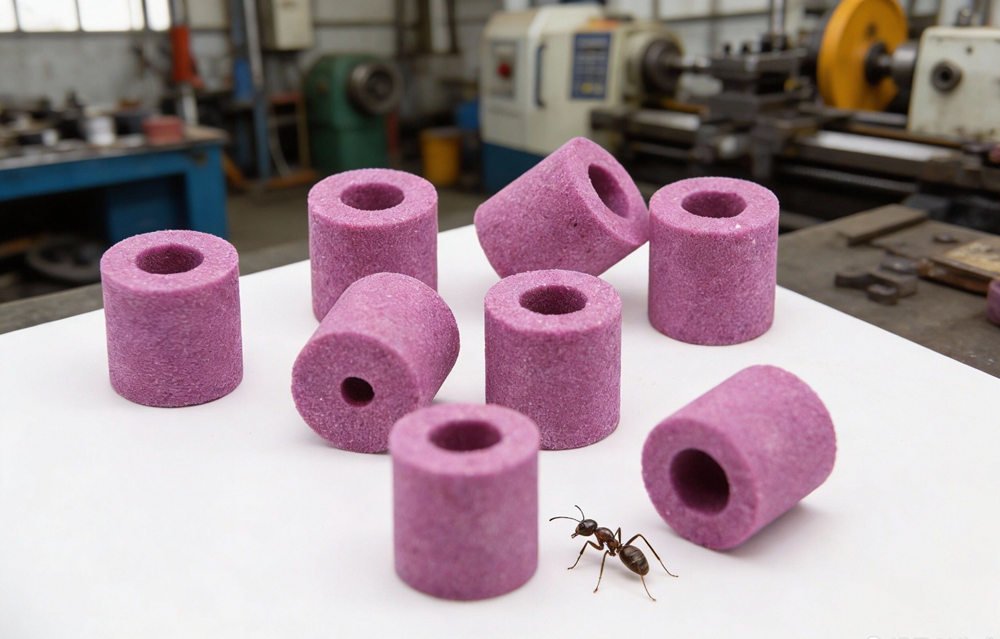

Entre todos los parámetros, el Diámetro de la Muela es a menudo el primero en definirse y el más subestimado. Muchos ingenieros junior miran el plano, ven el diámetro del barreno y eligen “lo que entre”.
Eso es un error grave. Como ingeniero que ha pasado años en el piso de producción (gemba), quiero dejar de lado la palabrería de ventas y analizar esto desde la lógica de procesos, rigidez del sistema y termodinámica.
I. Por qué el diámetro es el parámetro más crítico y subestimado
Antes de hablar de milímetros, acordemos un principio físico: El rectificado interno es una batalla entre la rigidez del sistema y la fuerza de corte.
1. El diámetro define el “eslabón más débil”
La muela no es solo una herramienta, es la carga en el extremo de un sistema en voladizo (cantilever). El diámetro de la muela dicta el diámetro máximo del vástago (caña) que puedes usar.
Diámetro muy pequeño: Te obliga a usar un vástago más delgado. Según la mecánica de materiales, la deflexión es inversamente proporcional al diámetro a la cuarta potencia (f ∝ 1/d⁴). Reducir un poco el diámetro puede tumbar la rigidez 10 veces.
Diámetro muy grande: El vástago es rígido, sí, pero el espacio libre (clearance) entre la muela y la pared del barreno se reduce. El refrigerante no entra, la viruta no sale.
2. Consecuencias típicas de una mala selección
Si ves esto en la línea, no ajustes el avance todavía, revisa la muela:
Chatter (Vibración regenerativa): Frecuencia alta. Usualmente por diámetro pequeño (falta de rigidez en la caña).
Quemaduras (Burns): Por diámetro muy grande. El arco de contacto es excesivo y el refrigerante no llega a la zona de corte.
Conicidad (Taper/Bell-mouth): Fenómeno típico de “flexión”, causado por la fuerza normal empujando el vástago.
II. Principios básicos de coincidencia: Diámetro de muela vs. Barreno
En ingeniería buscamos lo “óptimo”, no lo “posible”.
1. El concepto de “Arco de Contacto Efectivo”
El rectificado externo es contacto “Convexo vs Convexo”. El interno es “Convexo vs Cóncavo”. Si el diámetro de la muela es casi igual al del barreno (ej. muela de 48mm en barreno de 50mm), el arco de contacto se dispara. Los granos abrasivos cortan por demasiado tiempo, generando calor exponencial y embotamiento (glazing).
2. Regla general de ingeniería (El estándar)
Según normas ISO y teoría moderna, seguimos este rango:
D_muela = (0.6 … 0.9) × D_barreno
Factor 0.6: Para barrenos pequeños, profundos o donde la evacuación de viruta es crítica.
Factor 0.9: Para barrenos grandes, cortos y donde se exige máxima rigidez.
III. Lógica de selección por rango (Perspectiva de aplicación)
Aquí una guía estandarizada basada en la práctica, buscando el equilibrio entre Máxima Rigidez y Refrigeración Viable.
Ø Barreno (mm)
Ø Muela Recomendado
Lógica de Ingeniería
12 ~ 17 mm
10 mm
Supervivencia. El espacio (gap) de 1-3.5mm es vital para que entre el soluble (a menudo a través del husillo).
17 ~ 22 mm
15 mm
Permite vástagos más rígidos manteniendo RPM razonables (< 30,000).
22 ~ 45 mm
20 ~ 30 mm
Zona de equilibrio. Aquí aplicamos la proporción áurea (0.7-0.8). Muela Ø30 para barreno Ø45 es ideal para evitar el empastamiento.
45 ~ 70 mm
40 ~ 50 mm
No use muelas gigantes ciegamente. Una muela de 50mm rectifica perfectamente un barreno de 70mm, reduciendo la carga en el husillo.
> 70 mm
65 ~ 75 mm
Control del arco de contacto para evitar quemaduras en aceros duros.
Nota técnica: Si rectifica barrenos interrumpidos (ej. con cuñero), aumente el diámetro para reducir el impacto. Si es material muy duro (Carburo), redúzcalo para enfriar mejor.
IV. Relación entre Diámetro, RPM y Velocidad Periférica (Vc)

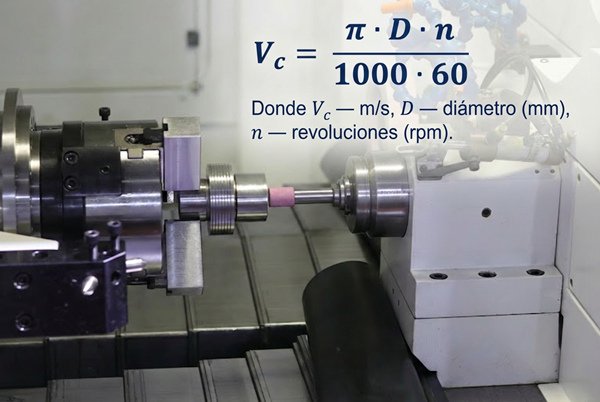

Hablar de diámetro sin hablar de RPM es inútil. Fórmula de velocidad de corte:
Vc = (π · D · n) / (1000 · 60)
1. El desafío de las altas RPM
El rectificado moderno (especialmente CBN) exige 30 ~ 60 m/s.
Muela externa (400mm) = 1,500 RPM.
Muela interna (10mm) = ¡57,000 RPM para llegar a 30 m/s!
¡Cuidado! Si elige una muela de 10mm pero su máquina solo da 20,000 RPM, su velocidad será de solo 10 m/s. Eso no es cortar, es “frotar” (rubbing). Generará calor, no viruta.
2. Frecuencia natural y Resonancia
Aumentar el diámetro aumenta la masa en la punta del voladizo, bajando la frecuencia natural. No aumente el diámetro solo para ganar velocidad periférica si eso pone al sistema en zona de resonancia.
V. Impacto real en Precisión y Rugosidad (Ra)
Diámetro muy pequeño = Falta de Rigidez
Causa conicidad. El barreno queda estrecho al fondo. Se pierde mucho tiempo de ciclo en “Chispeo” (Spark-out) para corregirlo.
Diámetro muy grande = Concentración Térmica
Para acabados finos (Ra 0.2 µm), el calor es el enemigo. Un diámetro excesivo impide que el refrigerante limpie la zona, causando micro-grietas superficiales.
Tip para Ra 0.8 → 0.2 µm
Use una muela cercana a 0.8x del barreno para buena redondez, pero elija una liga más blanda para promover el auto-afilado.
VI. Errores comunes y recomendaciones
Error 1: “Una muela para todo”
El operador usa la muela de 20mm para un barreno de 40mm por flojera de cambiarla. Resultado: Desgaste prematuro y alto costo de abrasivos.
Error 2: Ignorar el desgaste del diámetro
La hoja de proceso dice “Muela Ø30”, pero ya se desgastó a Ø20 y siguen con las mismas RPM. La velocidad cae un 33%, la fuerza sube, aparece la vibración.
Mejora: Use la función CSS (Constant Surface Speed) del CNC o defina un diámetro de desecho estricto.
Conclusión
El rectificado interno no se gana con la muela “más grande”, sino con el diámetro correcto + la ventana de proceso adecuada.
Ingenieros: cuando vean una tolerancia cerrada, piensen en un modelo 3D de Rigidez, Arco de Contacto y Flujo de Refrigerante. La estabilidad siempre tiene prioridad sobre la velocidad.
