Rectificado CNC de 5 Ejes: Ventajas de las Muelas de Ranurado de Alta Potencia y Muelas de Unión Híbrida en Herramientas de Corte

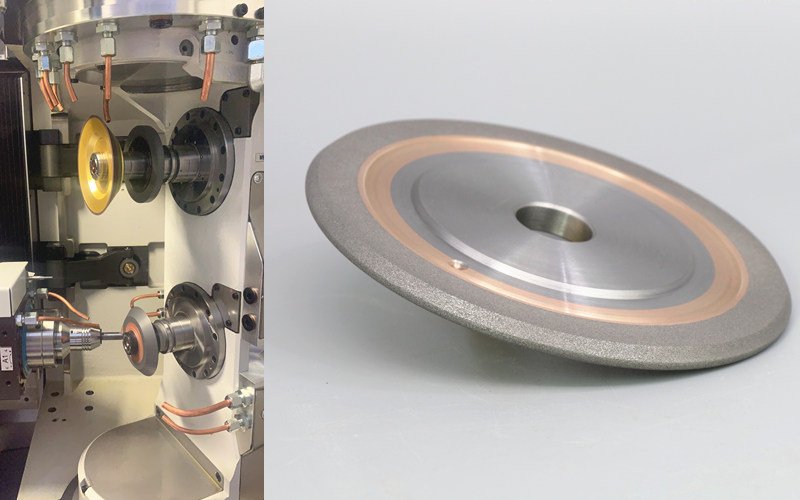

En la exigente industria metalmecánica de la fabricación de herramientas de corte, la precisión y la eficiencia no son solo objetivos, son requisitos fundamentales para mantener la competitividad. Con la adopción masiva de la tecnología de rectificado CNC de 5 ejes, la capacidad de producir geometrías complejas en una sola configuración ha revolucionado los talleres de afilado.

Sin embargo, el verdadero potencial de estas máquinas de alta tecnología solo se desbloquea cuando se combinan con los abrasivos adecuados. Para mecanizar materiales extremadamente duros como el carburo de tungsteno sólido, lograr un aumento de productividad en rectificado CNC depende directamente de la calidad del abrasivo. Es aquí donde las muelas de ranurado de alta potencia y las muelas de unión híbrida se convierten en aliados estratégicos, siendo especialmente útiles en fluting (ranurado) y gashing (desahogo frontal) de fresas y taladros CNC.

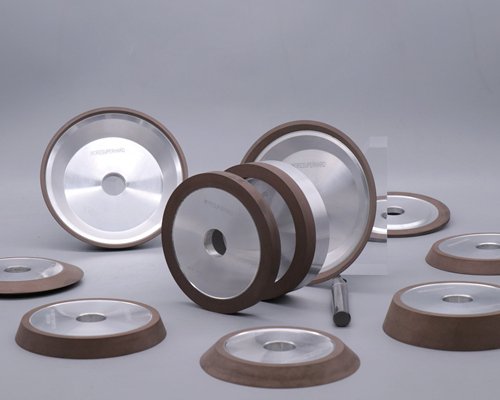

1. ¿Por qué elegir muelas de ranurado de alta potencia en CNC de 5 ejes?

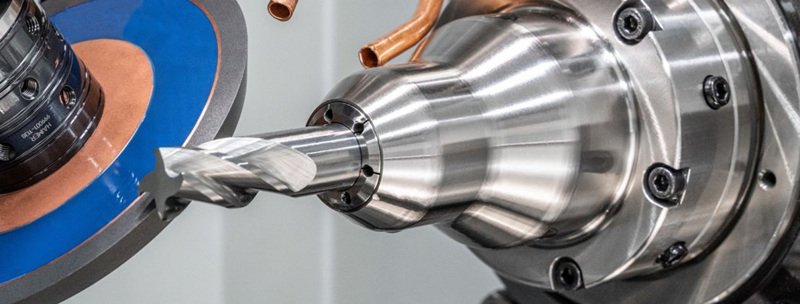

El proceso de fluting (ranurado profundo) es la etapa más crítica y la que consume más tiempo en la fabricación de fresas y taladros CNC. En un rectificado CNC de 5 ejes, este proceso exige extraer grandes volúmenes de material en una sola pasada de forma rápida y estable.

Alta Tasa de Remoción de Material (MRR) en Fluting

A diferencia de las muelas convencionales, las muelas de ranurado de alta potencia están diseñadas para soportar cargas de corte extremas. Su estructura optimizada permite que los granos de diamante penetren profundamente en el carburo, garantizando un fluting excepcionalmente rápido sin comprometer la integridad de la herramienta.

Reducción de vibraciones y estabilidad térmica

Las operaciones pesadas de ranurado pueden generar armónicos. Estas muelas de alta potencia poseen un núcleo que absorbe las vibraciones del husillo, facilitando al mismo tiempo el flujo del refrigerante para evitar microgrietas térmicas en las herramientas de corte.

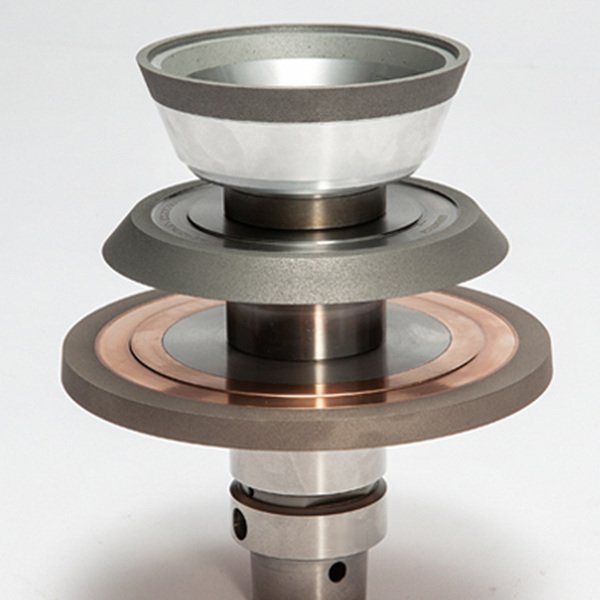

2. Ventajas de las muelas de unión híbrida en rectificado de herramientas

Mientras que el ranurado exige agresividad, operaciones detalladas como el gashing (desahogo y afilado frontal) en fresas y taladros exigen una retención de forma absoluta. Las muelas de unión híbrida combinan la resistencia mecánica de los aglutinantes metálicos con la capacidad de corte libre de la resina.

Precisión insuperable en operaciones de Gashing

En el gashing de fresas y taladros CNC, perder el perfil de la muela significa perder la tolerancia de la herramienta completa. La matriz de las muelas de unión híbrida asegura que el borde abrasivo se mantenga afilado por mucho más tiempo, reduciendo drásticamente la frecuencia de reavivado (dressing).

Acabado superficial superior

La resina incorporada en la matriz actúa como un amortiguador. Esto permite generar acabados de superficie tipo espejo, reduciendo la fricción durante el mecanizado y prolongando la vida útil de las herramientas de corte empleadas en la industria metalmecánica.

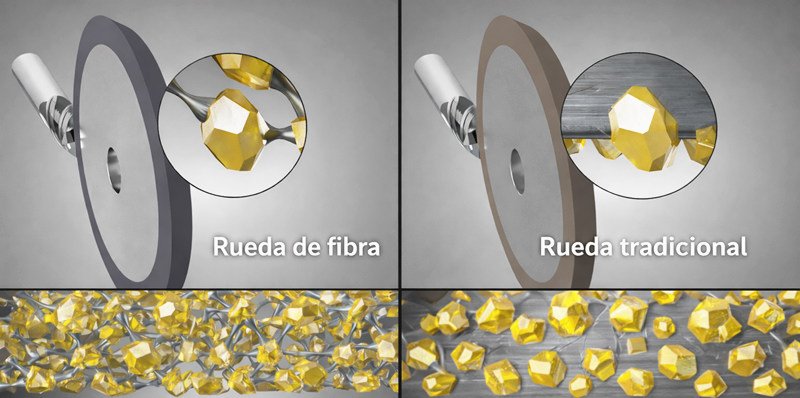

3. Comparativa: Ranurado tradicional vs ranurado con muelas de alta potencia

Para comprender el aumento de productividad en rectificado CNC, es fundamental analizar los datos operativos. A continuación, se presenta una comparativa clara:

4. Cómo optimizar parámetros de rectificado con muelas de ranurado

Tener las mejores muelas de ranurado de alta potencia o de unión híbrida no garantiza el éxito sin la configuración correcta en su equipo de rectificado CNC de 5 ejes. Considere las siguientes recomendaciones para fabricar herramientas de corte:

• Velocidad de Corte (Vc): Para el fluting en carburo sólido, una velocidad periférica de 18 a 25 m/s optimiza el autoafilado del diamante sin quemar el sustrato.
• Velocidad de Avance (Vf): En la fabricación de fresas y taladros CNC, inicie con un avance conservador y auméntelo según la carga del husillo. Las muelas de alta potencia soportan la profundidad total de la flauta en una sola pasada.
• Presión de Refrigerante: Dirija el aceite de corte a alta presión (15-20 bares) exactamente al punto de contacto. Esto es vital durante el gashing intenso para disipar el calor rápidamente.

5. Aplicaciones prácticas en la industria metalmecánica y manufactura emergente

La fabricación moderna requiere herramientas de alto desempeño. El uso estratégico de estas tecnologías abrasivas impacta directamente en sectores clave de la industria metalmecánica:

• Sector Automotriz y Autopartes: La fabricación de brocas escalonadas requiere procesos de fluting estables para producción masiva sin cuellos de botella.
• Aeroespacial: El fresado de titanio y superaleaciones exige tolerancias estrictas. Las muelas de unión híbrida garantizan que las herramientas mantengan sus perfiles helicoidales durante todo el lote.
• Moldes y Matrices: El gashing de precisión en microfresas esféricas es posible gracias a la retención de forma de las uniones híbridas, otorgando a la herramienta terminada un acabado impecable.

6. Tendencias y mejores prácticas en el uso de muelas híbridas y de ranurado

La industria 4.0 está llevando el rectificado CNC de 5 ejes a un nivel de hiper-eficiencia. Para lograr un genuino aumento de productividad en rectificado CNC, los talleres de afilado están adoptando la automatización “Lights-Out” (mecanizado sin supervisión).

Para que las máquinas operen 24/7, requieren abrasivos que no se deformen. La integración conjunta de muelas de ranurado de alta potencia (para el desbaste pesado y fluting) y muelas de unión híbrida (para el acabado y gashing de fresas y taladros CNC) es la solución definitiva. Esta sinergia reduce el Costo Total de Propiedad (TCO), minimiza el consumo energético por herramienta fabricada y eleva drásticamente el retorno de inversión (ROI).

Conclusión: Para los fabricantes de herramientas de corte de la industria metalmecánica moderna, invertir en tecnología de abrasivos avanzada ya no es un lujo, sino el único camino para escalar la producción. Optimice hoy su proceso y posicione a su planta a la vanguardia del mecanizado mundial.
