Guía Técnica Completa: Herramientas de Diamante para Acondicionamiento de Muelas de Rectificado

El rendimiento de una muela abrasiva depende directamente de su capacidad de corte, estabilidad geométrica y condición superficial. Sin embargo, durante el rectificado, las muelas se desgastan, pierden filo, se deforman o se embozan. Por esta razón, las herramientas de diamante para dressing y truing —como el diamante rectificador, el diamantador multipunto o el diamante para rectificadora— son indispensables para garantizar la precisión del proceso y la calidad del acabado final.

En este artículo, exploramos en profundidad los diferentes tipos de diamond dressers, sus aplicaciones, sus ventajas técnicas y cómo elegir la herramienta adecuada según el tipo de muela y proceso de rectificado.

 1. ¿Qué es el Acondicionamiento de una Muela de Rectificado?

El acondicionamiento de muelas consta de dos procesos principales:

1.1 Truing (Alineado o Conformado)

El truing corrige la forma geométrica de la muela:

• Se restaura su redondez
• Se elimina el descentramiento
• Se corrige el perfil
• Se estabiliza el balanceo durante la rotación

El truing es necesario cuando la muela está:

• Deformada por desgaste
• Mal montada
• Desequilibrada
• Fuera de tolerancias de concentricidad

Herramientas recomendadas:

• Dresser de diamante de punto único
• Dresser de diamante formador (para perfiles)

1.2 Dressing (Afilado y Desembozamiento)

El dressing renueva la superficie de la muela al:

• Abrir los poros obstruidos
• Exponer granos abrasivos nuevos
• Eliminar virutas incrustadas
• Restaurar la capacidad de corte
• Reducir la temperatura de rectificado

Cuando una muela se encuentra vidriada (glazed) o embozada (loaded), su rendimiento cae significativamente.
Aquí es donde destacan herramientas como el diamante impregnado, el diamante multipunto o la piedra diamantada para rectificar.

2. ¿Por Qué se Usan Herramientas de Diamante para Acondicionar Muelas?

El diamante es el material más duro existente (10 en la escala Mohs), lo que le da ventajas únicas:

•  Dureza extrema: corta cualquier abrasivo. Incluso las muelas de óxido de aluminio, carburo de silicio o cerámicas SG.
• Alta resistencia al desgaste :larga vida útil. Especialmente en dressers impregnados y multipunto.
• Capacidad de generar perfiles precisos. Indispensable en rectificado de engranajes, herramientas de corte y perfiles complejos.
• Produce superficies más limpias y uniformes. Mejorando la rugosidad Ra y la eficiencia del rectificado.

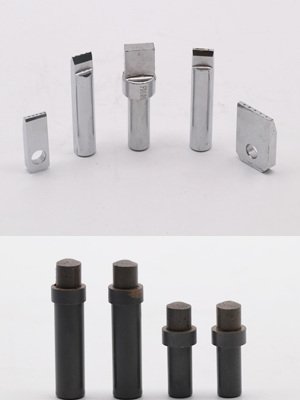

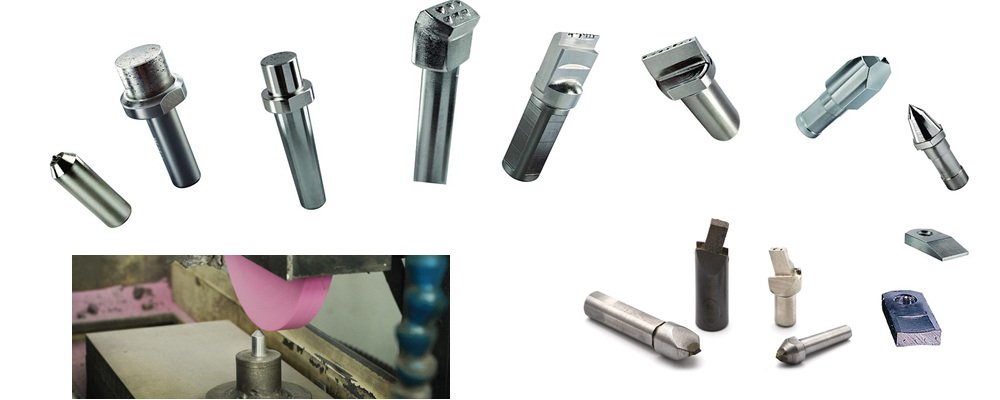

3. Tipos de Herramientas de Diamante para Acondicionamiento

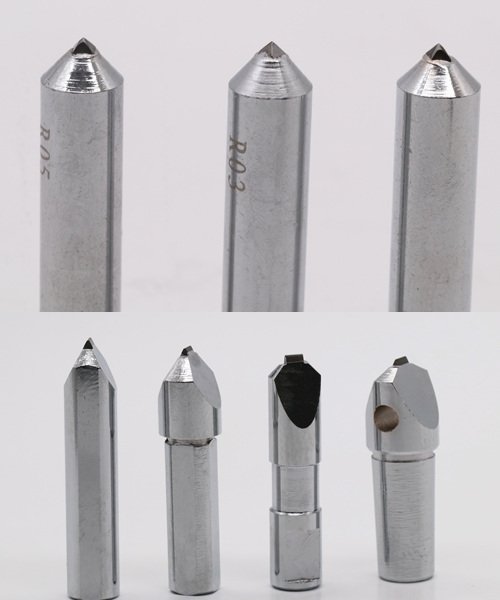

• Dresser de Diamante de Punto Único (Single Point Diamond Dresser)
• Dresser de Diamante Multipunto (Diamond Multi-Point Dresser)
• Dresser de Diamante Formador (Forming Diamond Dresser)
• Dresser de Diamante Impregnado (Impregnated Diamond Dresser)

4. Cómo Elegir la Herramienta de Diamante Correcta

4.1 Tipo de muela

4.2 Tipo de rectificado

5. Consejos de Uso para Prolongar la Vida del Diamantador

•  Utilizar refrigeración abundante
• No sobrecargar la profundidad de dressing
• Colocar el punto único con 10°–15°
• Mantener el diamantador firme y estable
• No usar el diamante en un solo punto (rotación recomendada)
