Cuchilla de Dicing para Encapsulados: cómo elegir la mejor opción para PCB, BGA, QFN y DFN

En el piso de producción, cuando hablamos de corte y singulación de componentes electrónicos, jugamos con márgenes de error de apenas unos micrones. Cualquiera que esté a cargo de estas líneas sabe que una cuchilla de dicing no es “solo un consumible más”. Es la línea delgada entre sacar un lote perfecto o tirar el dinero a la basura por problemas de astillamiento (chipping) o delaminación.

Si cortas FR4, cerámica o te enfrentas a encapsulados complejos, montar el disco equivocado en la máquina te va a pasar factura rápidamente: el rendimiento cae, la máquina sufre y los costos se disparan. Olvídate de las teorías complicadas; aquí vamos a ir al grano. Te explicaremos qué tipo de aglomerante (bond) necesitas realmente y qué parámetros de corte usar en la práctica para que tu línea de producción no se detenga.

1.¿Qué es una cuchilla de dicing para encapsulados y en qué industrias se usa?

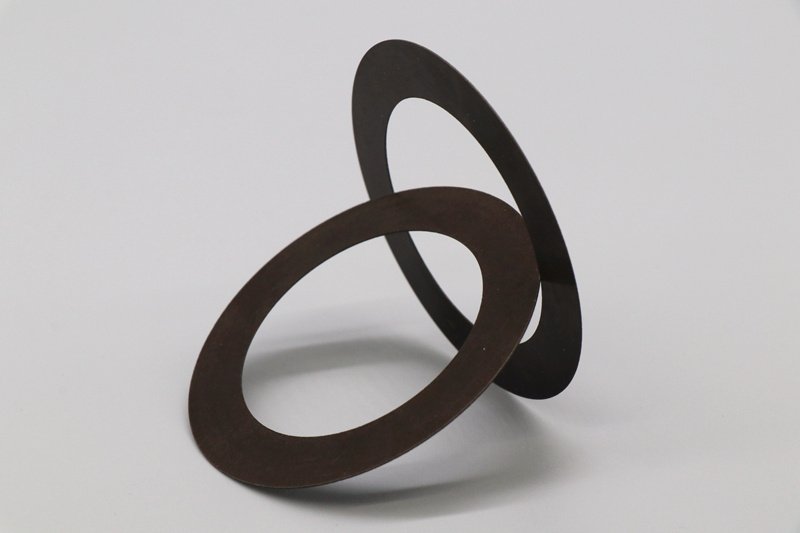

Vamos a lo básico. Una cuchilla de dicing (o disco de corte) es una herramienta de ultra precisión. En términos simples, es una matriz (el aglomerante) que atrapa miles de partículas de diamante. Su único trabajo es separar o hacer microrranuras en componentes dentro de líneas SMT, semiconductores y ensamble electrónico.

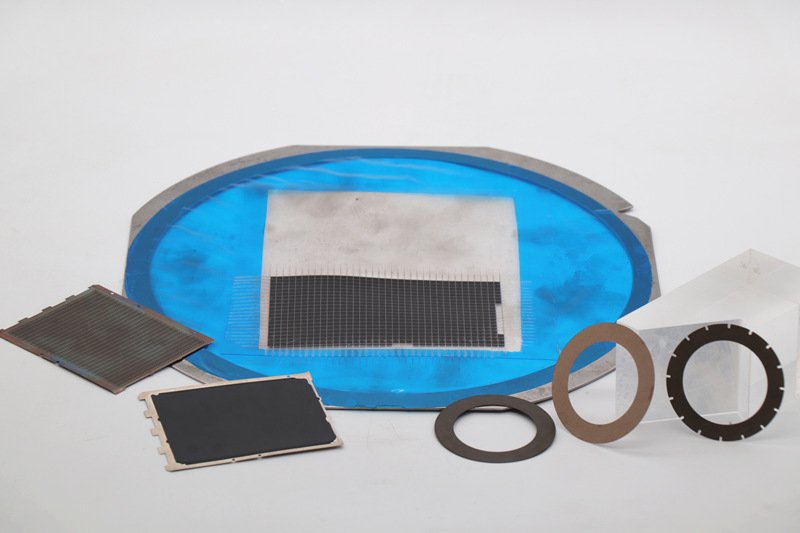

El desafío real en la planta es que rara vez cortamos un material limpio y uniforme. Los encapsulados de hoy son un dolor de cabeza: en un solo corte la cuchilla choca contra cobre, resina epoxi, silicio y fibra de vidrio, todo al mismo tiempo. Por eso, tener la herramienta exacta es vital si procesas:

• PCB y FR4: Las clásicas placas de circuito, donde la fibra de vidrio desgasta las herramientas rapidísimo.
• BGA (Ball Grid Array): Aquí no puedes fallar; un corte sucio o inestable termina dañando las esferas de soldadura.

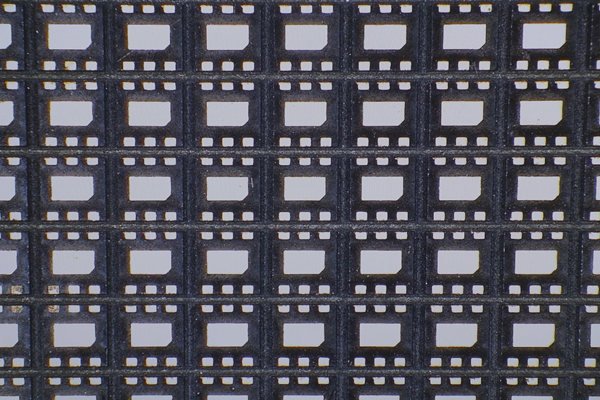

• QFN y DFN: Encapsulados súper planos donde un mal disco derrite la resina o deja rebabas de metal.

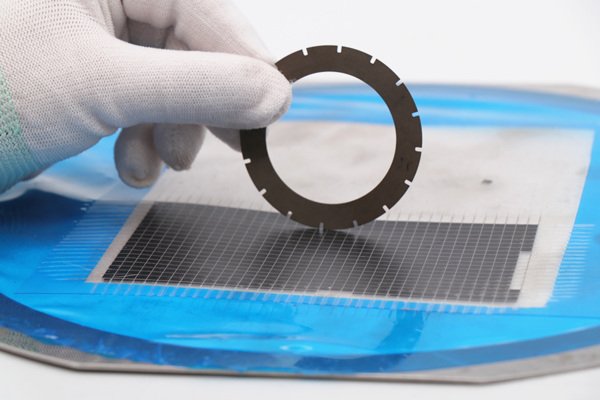

• Semiconductores y microelectrónica: Donde un dado (die) astillado es un componente muerto.

¿Por qué nos debe importar tanto qué disco montar?

Porque en el mecanizado de precisión, el disco dicta las reglas del juego. Una mala elección significa chipping descontrolado, cortes que pierden la perpendicularidad o piezas que se queman por exceso de fricción. Y ojo, lo peor de un corte deficiente no siempre es lo que ves a simple vista, sino esas microfisuras internas que te terminan rebotando el producto semanas después en las pruebas de Calidad (QA).

2. Tipos de cuchillas de dicing: metal bond vs resin bond

Este es quizás el punto de decisión más crítico en la ingeniería de procesos. La diferencia entre una cuchilla y otra no radica solo en el material del que están hechas, sino en cómo se comportan durante la fricción mecánica y el resultado final que entregan.

En las pruebas de planta y validaciones de clientes, observamos que las exigencias de desgaste y control térmico varían drásticamente. Existen dos tecnologías principales:

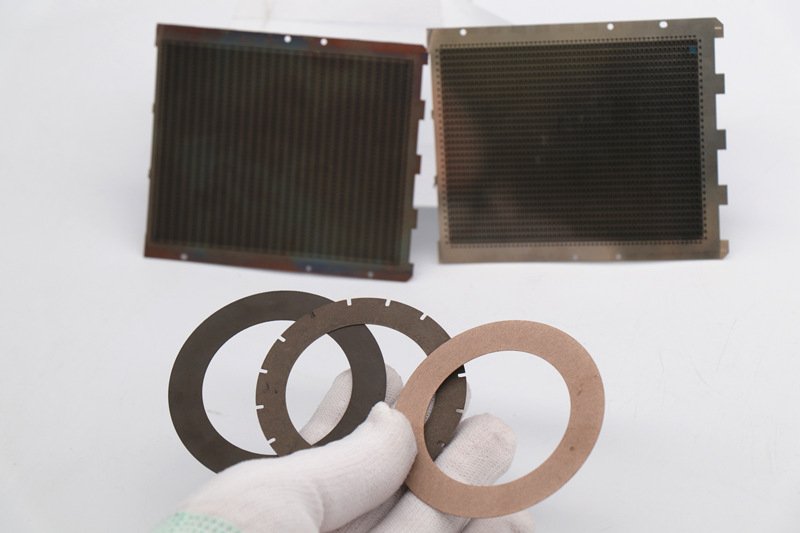

Cuchillas de aglomerante metálico (Metal Bond)

• Características: Utilizan una matriz de metal sinterizado que retiene fuertemente los diamantes. Son extremadamente rígidas, duraderas y resistentes a la abrasión.
• Cuándo usarlas: Son la opción estándar para materiales abrasivos y duros. Ideales para PCB, BGA, FR4 (fibra de vidrio) y cerámicas.
• El resultado: Priorizan la vida útil de la herramienta y la estabilidad de la ranura de corte durante largos turnos de producción, aunque el corte es ligeramente más agresivo.

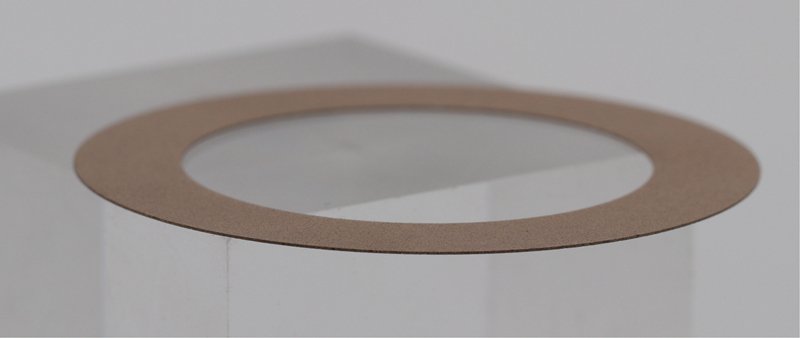

Cuchillas de aglomerante de resina (Resin Bond)

• Características: La matriz de resina es más “suave” y posee una propiedad de autoafilado constante. Durante el corte, la resina se desgasta controladamente, exponiendo continuamente diamantes nuevos y afilados.
• Cuándo usarlas: Indispensables para paquetes pequeños y delicados como QFN, DFN y cortes de silicio puro.
• El resultado: Ofrecen un corte mucho más suave y reducen drásticamente el estrés mecánico y el riesgo de delaminación y rebabas (burrs), sacrificando un poco de vida útil a cambio de una calidad de borde impecable.

3. Parámetros recomendados de corte: velocidad, avance y vida útil

En el mecanizado de encapsulados, hablar de calidad sin hablar de parámetros es una teoría vacía. Ajustar la velocidad del husillo y el avance es fundamental. A continuación, compartimos datos de referencia basados en operaciones de corte reales y exitosas.

Nota: Estos valores deben ajustarse a la rigidez de su equipo y al flujo del refrigerante.

Para corte de PCB / BGA / FR4 (Generalmente Metal Bond)

• Velocidad del husillo (Spindle Speed): ~32,000 rpm
• Velocidad de avance (Feed Rate): 20 a 40 mm/s
• Vida útil estimada de la cuchilla: Aprox. 6 a 8 km de longitud de corte.
• Observación de campo: En materiales con alto contenido de fibra de vidrio, mantener el avance en el rango inferior ayuda a reducir el desgaste prematuro del diámetro exterior.

Para corte de QFN 3×3 / DFN (Generalmente Resin Bond)

• Velocidad del husillo: ~25,000 rpm
• Velocidad de avance: 40 mm/s
• Vida útil estimada de la cuchilla: Aprox. 3 km de longitud de corte.
• Observación de campo: Aquí la velocidad del husillo es menor para evitar el empaste de la resina epóxica del componente sobre la herramienta (loading), asegurando un autoafilado correcto.

4. Cómo elegir la cuchilla correcta según el material y el tipo de encapsulado

Si está configurando un nuevo proceso o buscando mejorar el actual, el proceso de selección debe seguir una secuencia lógica:

1. Analice el material: ¿Es una matriz homogénea o un paquete mixto (cobre + epoxi + FR4)?
2. Defina la prioridad del lote: ¿Está buscando máxima eficiencia (velocidad), vida útil prolongada (reducción de costos) o control absoluto de astillamiento (cero defectos)?
3. Capacidad del equipo: Verifique el rango de RPM de su husillo, la precisión del eje Z y el tipo de brida (flange) o sujeción.
4. Especificaciones técnicas del disco: Determine el diámetro exterior, espesor, tamaño del diámetro interior, tipo de aglomerante y tamaño de grano de diamante (grit size).

Tip industrial: No existe una cuchilla “universal”. Si nos proporciona el tipo de material, el modelo de su equipo de dicing y sus requerimientos de calidad, nuestro equipo de ingeniería puede recomendarle la formulación y geometría de disco exacta para su línea.

5. Problemas comunes en el corte de encapsulados y cómo evitarlos

La resolución de problemas en el piso de producción requiere identificar si la falla proviene de la herramienta, del equipo o de los parámetros.

• Problema: Astillamiento severo (Chipping) o delaminación.
  • Causa: Grano de diamante demasiado grueso, velocidad de avance excesiva, o uso de un aglomerante muy rígido (Metal Bond en material delicado).
  • Solución: Cambiar a una cuchilla de resina (Resin Bond), reducir el avance o elegir un tamaño de grano más fino.
• Problema: Desgaste anormalmente rápido de la cuchilla.
  • Causa: RPM demasiado bajas (la cuchilla “arranca” el material en lugar de cortarlo) o refrigeración ineficiente.
  • Solución: Aumentar la velocidad del husillo, verificar la presión y dirección de los inyectores de agua de corte (coolant).
• Problema: Corte inestable, desvíos o ranuras irregulares.
  • Causa: Cuchilla demasiado delgada para la profundidad requerida, o vibración en el husillo.
  • Solución: Revisar el montaje (flange), realizar un “dressing” correcto del disco, o aumentar el grosor de la cuchilla si la tolerancia lo permite.

6. Qué datos enviar para cotizar una cuchilla de dicing con precisión

Para agilizar la validación de su proceso y asegurar que adquiera el consumible correcto desde el primer intento, al momento de solicitar una cotización procure tener a mano la siguiente información:

• Material exacto y tipo de encapsulado: (Ej. PCB, BGA, QFN, DFN, cerámica).
• Marca y modelo del equipo de corte: (Ej. DISCO, ADT, K&S, etc.).
• Dimensiones de la cuchilla actual: Diámetro exterior x Espesor x Diámetro interior.
• Parámetros actuales: RPM y velocidad de avance utilizadas.
• Objetivo principal: ¿Desea mejorar la vida útil, reducir el astillamiento o aumentar la velocidad de producción?

Envíenos sus datos de corte y le recomendaremos la cuchilla más adecuada. Entendemos que cada proceso es único; por ello, podemos apoyar con selección técnica y pruebas de muestra para validar el rendimiento en sus propias instalaciones.
