Guía del proceso de rectificado sin centros: Cómo lograr una redondez extrema de 0,001 mm en piezas automotrices de manera estable

En la moderna fabricación automotriz de alta precisión, los límites de tolerancia se redefinen constantemente. Para el tren motriz y los sistemas de transmisión, los errores geométricos a nivel micrométrico a menudo determinan el límite superior de rendimiento del vehículo. Este artículo analiza en profundidad la lógica central del proceso de rectificado sin centros y revela cómo, al combinar una rectificadora sin centros de alta precisión con consumibles superduros avanzados, se pueden romper los cuellos de botella técnicos para lograr una redondez extrema de 0,001 mm (1 micra) de manera estable en entornos de producción en masa altamente exigentes.

1. ¿Por qué se necesita una redondez de 0,001 mm en piezas clave de la automoción?

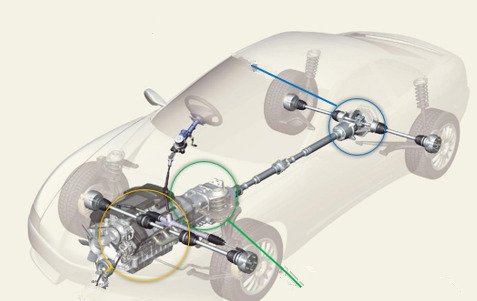

En la industria automotriz, la tolerancia geométrica requerida por los sistemas de transmisión ha alcanzado límites físicos. Para los motores, transmisiones y rodamientos de alta precisión, la redondez de las piezas determina directamente el rendimiento NVH (ruido, vibración y aspereza) y la vida útil de todo el vehículo.

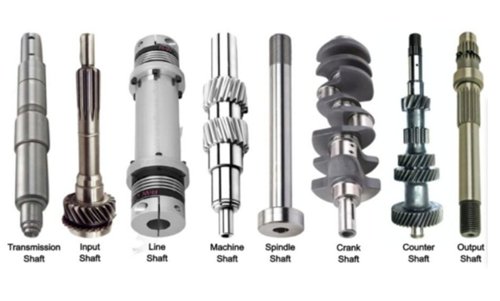

Cuando el error de redondez de los pasadores de transmisión, los anillos interiores de los rodamientos o los pasadores del árbol de levas supera los 0,001 mm, se genera un desequilibrio de fuerza centrífuga microscópica al girar a miles de revoluciones por minuto. Este desequilibrio provoca la ruptura instantánea de la película de aceite lubricante y un aumento drástico del coeficiente de fricción local, lo que conduce a una fatiga prematura de la superficie metálica.

Datos de pruebas autorizadas muestran que, al controlar estrictamente el error de redondez del eje de transmisión central del tradicional 0,003 mm a menos de 0,001 mm, su vida útil por fatiga puede aumentar significativamente en aproximadamente un 35%, y el ruido del sistema se puede reducir en 2-3 decibelios. Lograr esta precisión de rectificado de grado automotriz requiere no solo una rigidez superior de la rectificadora sin centros, sino también un control profundo de todo el sistema de rectificado. Hoy en día, gracias a las avanzadas muelas sin centros y al proceso de bucle cerrado, mantener una redondez de 0,001 mm en la producción en masa es totalmente factible a nivel técnico.

2. Los 7 elementos técnicos clave del rectificado sin centros para lograr una redondez de 0,001 mm

En el proceso de rectificado sin centros, la redondez es el resultado del equilibrio dinámico de múltiples variables físicas. A continuación, se presentan los 7 elementos técnicos clave para superar la barrera de precisión de 0,001 mm:

2.1 Rigidez de la rectificadora sin centros y control de deformación térmica: La precisión micrométrica es fácilmente devorada por ligeras variaciones de temperatura. Una bancada de máquina de alta rigidez es fundamental, y se recomienda mantener una temperatura constante de ±1℃ en el taller. Los rodamientos del husillo y el fluido de corte deben tener un control de temperatura de circulación independiente para evitar que la expansión térmica altere la línea central de rectificado.

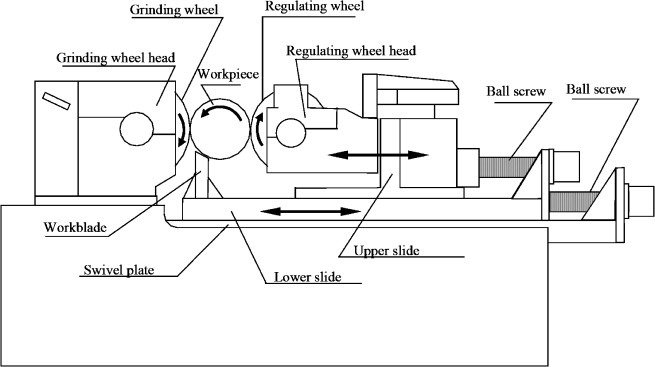

2.2 Sujeción de la pieza y estabilidad de avance: El diseño del ángulo de la cuchilla de apoyo (workrest blade) es crucial. Generalmente, es necesario ajustar el centro de la pieza de trabajo ligeramente por encima de la línea central que une la muela abrasiva y la muela reguladora para romper el “efecto polígono” y evitar el rectificado de perfiles poligonales de diámetro constante.

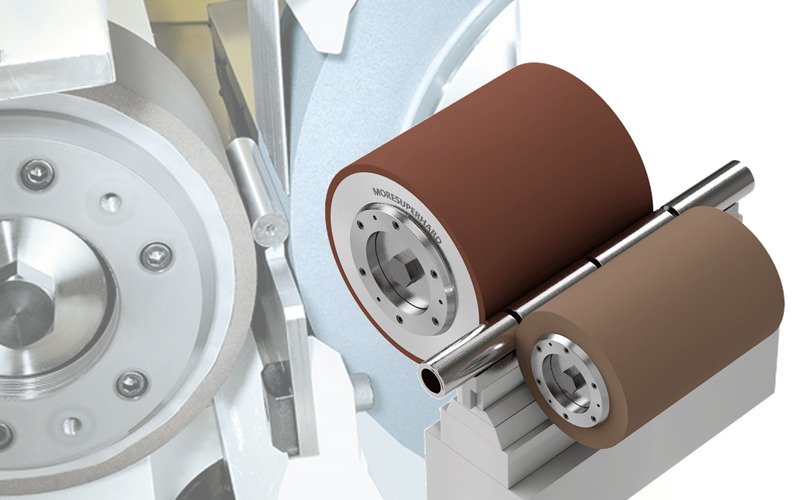

2.3 Combinación perfecta entre la muela sin centros y la muela reguladora: Dependiendo de la dureza del material de la pieza, se debe seleccionar una muela de diamante sin centros de alto rendimiento o una muela de CBN. La muela reguladora (muela de arrastre) debe tener un coeficiente de fricción estable para garantizar que la pieza mantenga una rotación uniforme sin resbalar, incluso bajo fuerzas de corte extremadamente altas.

2.4 Precisión y frecuencia del reavivado (Dressing): El reavivado no solo restaura el filo, sino que remodela el perfil de corte microscópico. Es necesario utilizar rodillos de diamante de alta velocidad con precisión micrométrica, controlando de manera exacta la cantidad de avance y estableciendo una frecuencia de reavivado razonable.

2.5 Optimización del avance y parámetros de corte: La etapa de desbaste elimina el exceso de material rápidamente, mientras que la etapa de acabado mantiene la presión y la precisión. El avance radial durante la fase de acabado (Spark-out) debe controlarse estrictamente a nivel de 0,1 μm, optimizando al mismo tiempo la velocidad periférica de la muela.

2.6 Medición en línea y control de bucle cerrado: Se deben incorporar medidores activos en línea de alta precisión para monitorear la tendencia de la redondez en tiempo real. Cuando la dimensión se acerca al límite de la zona de tolerancia, el sistema CNC de la rectificadora sin centros debe realizar automáticamente compensaciones submicrométricas.

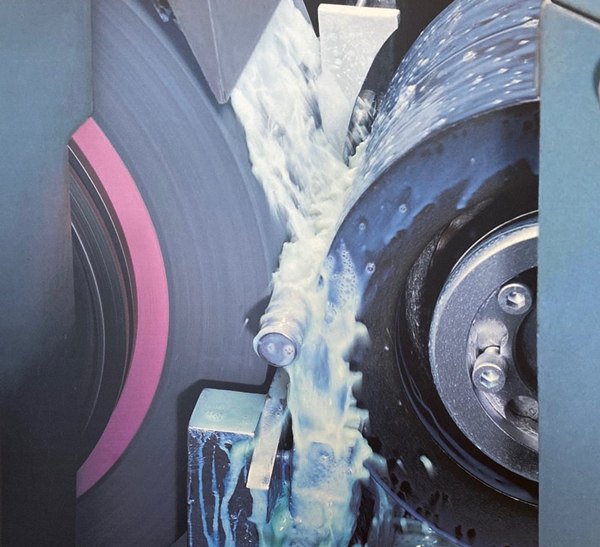

2.7 Refrigeración eficiente del fluido de rectificado: El fluido de rectificado a alta presión debe inyectarse en el área de rectificado con un ángulo preciso para disipar más del 90% del calor generado y eliminar eficazmente las virutas, evitando así rayones en la superficie.

Tabla de consulta rápida para ingenieros: Anomalías de redondez y optimización

3. Superando el límite de tolerancia: Soluciones de muelas sin centros de diamante y CBN de alto rendimiento

Para mantener una redondez de 0,001 mm día tras día en la intensa producción de piezas automotrices, la muela sin centros convencional suele ser el eslabón más débil. El desgaste irregular del material, la fluctuación de la fuerza de corte y las frecuentes paradas para el reavivado pueden destruir la precisión micrométrica en un instante.

Como expertos en el campo del rectificado con superabrasivos, moresuperhard ha desarrollado soluciones personalizadas y muelas sin centros de diamante y CBN de alto rendimiento, diseñadas específicamente para componentes automotrices de alta precisión, resolviendo de raíz el dolor de cabeza que supone la “fluctuación del rendimiento”:

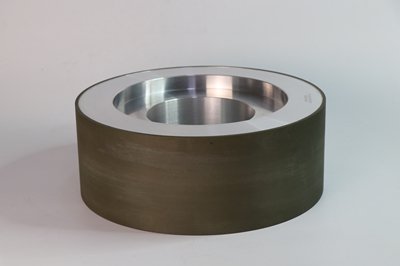

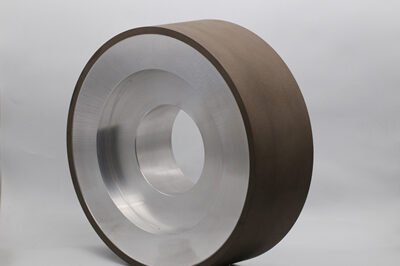

• Muelas sin centros de diamante y CBN : Las muelas superabrasivas de moresuperhard ofrecen un excelente autoafilado y retención del perfil. Al distribuir la fuerza de corte de manera extremadamente uniforme, evitan la deformación térmica de la pieza inducida por el calor del rectificado. En comparación con las muelas de corindón tradicionales, pueden prolongar el intervalo de reavivado (Dressing interval) entre un 300% y un 500%. Al reducir drásticamente el costo de la herramienta por pieza, actúan como un “seguro” para el proceso de mecanizado, garantizando fácilmente la redondez de 0,001 mm.
• Soporte integral de reavivado y muelas reguladoras: Los consumibles de primer nivel requieren un sistema de primer nivel. No solo proporcionamos la muela de diamante sin centros principal, sino que también suministramos muelas reguladoras dedicadas con un coeficiente de fricción estable, así como rodillos de reavivado de diamante de altísima precisión, asegurando que la pieza gire sin vibraciones durante todo el ciclo de mecanizado.
• Capacitación técnica y soporte posventa: Al adquirir los productos de moresuperhard, obtiene un ciclo de proceso completo. Nuestro equipo de ingenieros de aplicaciones senior le brindará orientación técnica integral, que abarca desde el ajuste de los parámetros del equipo hasta la optimización del tiempo de ciclo.

4. Caso práctico: Cómo los pasadores de transmisión automotriz de SEAT Componentes (España) lograron los estándares de manera estable en la producción en masa

Antecedentes del problema:
SEAT Componentes, un conocido centro de fabricación de sistemas de transmisión automotriz ubicado en Barcelona, España (y una de las principales fábricas de cajas de cambios del Grupo Volkswagen), encontró un cuello de botella al producir un modelo específico de pasador de transmisión de alta precisión. La rectificadora sin centros original, combinada con el proceso tradicional, provocaba un índice CPK (Índice de Capacidad del Proceso) de redondez muy inestable, con una tasa de rechazo que llegó a alcanzar el 6%, lo que retrasó seriamente el programa de entrega de ensamblaje general de las cajas de engranajes.

Nuestra intervención y optimización del proceso:

• Se reemplazaron por completo las muelas por la muela sin centros de diamante y CBN de aglomerante vitrificado de alto rendimiento personalizada por moresuperhard;
• Se recalculó el modelo de fuerzas, ajustando el ángulo de la cuchilla de apoyo de la rectificadora sin centros a 30°, y se elevó el centro de la pieza de trabajo con precisión en 0,15 mm;
• Se optimizaron los parámetros de reavivado del sistema CNC, se introdujo un algoritmo de compensación de reavivado y se mejoró la posición de las boquillas de refrigeración de alta presión.

Resultados de medición y beneficios económicos:
Tras una producción continua a plena capacidad de 50.000 piezas, los datos del muestreo SPC (Control Estadístico de Procesos) mostraron que la redondez de los pasadores se controló de manera extremadamente estable entre 0,0006 mm y 0,0009 mm. La tasa de rechazo cayó drásticamente por debajo del 0,05%. Al mismo tiempo, gracias a la excelente vida útil de la muela sin centros de diamante y CBN, el costo de rectificado integral por pieza se redujo significativamente en un 22%.

5. Preguntas Frecuentes (FAQ) – Control de redondez en el rectificado sin centros

P1: En el proceso de rectificado sin centros, ¿es realmente posible lograr una redondez de 0,001 mm de manera estable en la producción en masa?
Respuesta: Sí, es totalmente factible. Pero la condición previa es que debe combinar la alta rigidez de la rectificadora sin centros, un control estricto de temperatura (±1℃) y la fuerza de corte estable de la muela sin centros de diamante y CBN de alto rendimiento, complementado con un sistema de medición activa de bucle cerrado.

P2: Para diferentes materiales de piezas automotrices duras, ¿qué tipo de muela sin centros funciona mejor?
Respuesta: Para piezas de carburo de tungsteno o con recubrimiento cerámico, la muela de diamante sin centros es la primera opción absoluta; mientras que para el acero rápido y piezas de aleación de acero templado, la muela sin centros de CBN de alto rendimiento ofrece el mejor comportamiento. Poseen una excelente conductividad térmica y retención del perfil, siendo claves para lograr tolerancias micrométricas.

P3: ¿Cuánto afecta la fluctuación de la temperatura a la redondez en una rectificadora sin centros?
Respuesta: Es extremadamente crítica. La microexpansión térmica causada por el calentamiento del husillo de la rectificadora sin centros o la diferencia de temperatura del refrigerante alterará directamente la posición relativa entre la muela sin centros y la pieza de trabajo. Una diferencia de unos pocos grados es suficiente para arruinar la zona de tolerancia de 0,001 mm.

P4: ¿Cuál es el tiempo de entrega de las muelas sin centros de alto rendimiento de moresuperhard?
Respuesta: Para especificaciones estándar, mantenemos un stock de seguridad adecuado; para fórmulas personalizadas, normalmente podemos entregar un lote de muestra en pocas semanas. Ofrecemos un servicio de ciclo completo, desde la revisión de planos y la personalización de la fórmula, hasta la puesta en marcha en la máquina.

Rectificado sin centros Conclusión

En la competitiva industria de la fabricación de automóviles, controlar de manera estable cada 0,001 mm de redondez no es solo un indicador técnico aburrido, sino una acción directa para mejorar la fiabilidad del vehículo. Equipar su rectificadora sin centros con una muela sin centros de diamante y CBN de alto rendimiento de primer nivel y servicios de procesos profesionales es inyectar la máxima competitividad central en su línea de producción. Comience a optimizar su proceso de rectificado hoy mismo y dé el salto hacia la máxima precisión.
