Cómo las Muelas CBN Mejoran el Rectificado de Herramientas PM-HSS en Centros de Manufactura Modernos

Con la aceleración de la relocalización de cadenas de suministro (Nearshoring), las líneas de producción de componentes automotrices, maquinaria minera pesada y equipos agrícolas en los nuevos centros de manufactura están experimentando una actualización integral. El acero rápido pulvimetalúrgico (PM-HSS, como el ASP2052), con una dureza de 66-68 HRC, se ha convertido en el material principal para herramientas complejas como brochadoras y fresas madre. Sin embargo, las muelas tradicionales de corindón se embotan rápidamente al rectificar PM-HSS, causando quemaduras en los filos y reduciendo el tiempo de actividad del equipo a menos del 40%. Este artículo analiza a fondo cómo el uso de muelas CBN de aglomerante cerámico de alta porosidad, combinado con la reconfiguración de parámetros de proceso, logra triplicar la eficiencia de afilado, extender los ciclos de diamantado más de 10 veces y reducir el costo integral de fabricación por herramienta en un 40%.

I. Contexto de la Industria: La Ola del Nearshoring y el Auge de los Materiales PM-HSS

En los últimos años, con la reestructuración acelerada de las cadenas de suministro globales, los centros de manufactura emergentes que absorben la transferencia de capacidad global (especialmente los clústeres enfocados en proveedores Tier 1 de automoción, equipos de extracción minera pesada y maquinaria agrícola a gran escala) han experimentado un crecimiento sin precedentes. Una gran cantidad de plantas de ensamblaje y proveedores de empresas multinacionales han echado raíces en estos hubs estratégicos.

Para hacer frente a la producción de engranajes de precisión, equipos de trituración de roca para minería de alta carga y componentes para las complejas condiciones del campo agrícola, se han impuesto “estándares globales máximos” a la vida útil y precisión de corte de herramientas complejas (como brochadoras, fresas madre y creadoras de engranajes).

El acero rápido convencional (HSS) ya no puede satisfacer las demandas de mecanizado de alta eficiencia de los fabricantes OEM transnacionales. Es aquí donde el acero rápido pulvimetalúrgico (PM-HSS) toma la delantera. Tomando como ejemplo el material ASP2052, comúnmente utilizado en herramientas para maquinaria pesada y automoción: su altísimo contenido de elementos de aleación forma carburos finos y uniformes, y tras el tratamiento térmico, su dureza se estabiliza en HRC 66~68, ofreciendo una resistencia al desgaste y una dureza en caliente excepcionales.

Sin embargo, este “material premium” se ha convertido en la “pesadilla del rectificado” para los talleres locales de fabricación y afilado de herramientas. Cuando las fábricas, ansiosas por expandir su capacidad, colocan en las rectificadoras las piezas en bruto de PM-HSS de gran tamaño, descubren con desesperación que los procesos de rectificado tradicionales, utilizados durante años, han quedado completamente obsoletos.

II. ¿Por qué las Muelas Tradicionales de Corindón “Fracasan Estrepitosamente” en el Rectificado de PM-HSS?

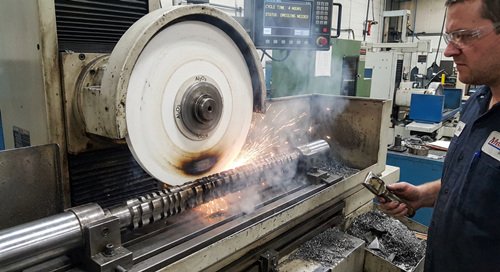

Frente a la alta dureza y tenacidad del PM-HSS, las muelas tradicionales de óxido de aluminio (corindón blanco o cromado) exponen tres cuellos de botella fatales durante el proceso crítico de afilado de brochadoras (Broach sharpening), lo que retrasa gravemente los plazos de entrega de la fábrica:

• Punto de Dolor 1: Diferencia abismal de dureza y embotamiento rápido.
  La matriz del PM-HSS es rica en carburos extremadamente duros (tipos VC y MC). La microdureza de los abrasivos de corindón tradicionales es simplemente incapaz de cortar estos carburos, provocando que los granos abrasivos se “aplanen” en el instante del contacto. La muela pierde por completo su capacidad de corte y el proceso degenera en una “fricción severa” destructiva.
• Punto de Dolor 2: Acumulación térmica letal y quemaduras de rectificado (Grinding Burn).
  Las brochadoras son herramientas de filo largo; el arco de contacto de rectificado es grande y la evacuación de virutas es extremadamente difícil. Una muela de corindón embotada genera temperaturas de más de mil grados debido a la fricción intensa, lo que causa el recocido y ablandamiento del filo, e incluso microgrietas invisibles (quemaduras). Dado que estas piezas en bruto de alta precisión dependen en gran medida de costosas importaciones transoceánicas con largos ciclos logísticos, una pieza desechada por quemaduras no solo representa pérdidas de miles de dólares, sino que puede causar el desastre de detener toda la línea de producción OEM.
• Punto de Dolor 3: Diamantado extremadamente frecuente y la “pieza negra” de la productividad.
  Para mantener a duras penas la débil fuerza de corte de la muela de corindón, los operadores se ven obligados a detener la máquina para realizar el diamantado (acondicionamiento) de la muela cada 2 o 3 brochas afiladas. El tiempo de afilado de una sola brocha grande se alarga a varias horas, y el tiempo de actividad efectiva de la máquina (Uptime) cae a menos del 40%. En un momento en el que los plazos de entrega multinacionales son críticos, los costos de mano de obra y tiempos de inactividad se disparan.

III. La Solución: El “Impacto Decisivo” de las Muelas CBN Personalizadas

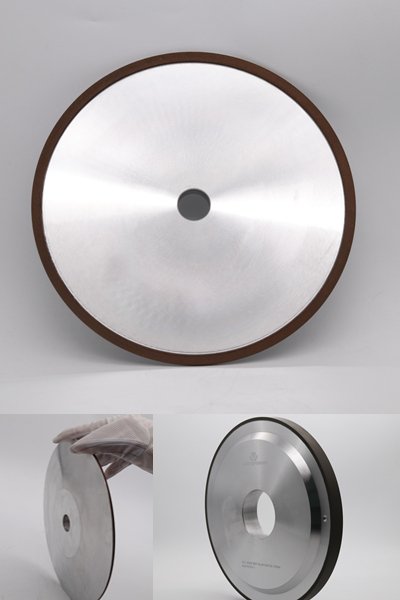

Para resolver de raíz el problema del rectificado de aleaciones de alta resistencia como el PM-HSS, la lógica fundamental debe ser “combatir la dureza con dureza”. Como la solución óptima actual para el mecanizado de aleaciones ferrosas de alta dureza, la dureza de la muela CBN (Nitruro de Boro Cúbico) solo es superada por el diamante, y posee una estabilidad termoquímica extremadamente alta frente a los elementos de hierro.

Lo que ofrecemos a las principales fábricas de herramientas situadas en los polos neurálgicos del Nearshoring no es simplemente “cambiar una muela importada”, sino un paquete tecnológico personalizado completo para herramientas complejas:

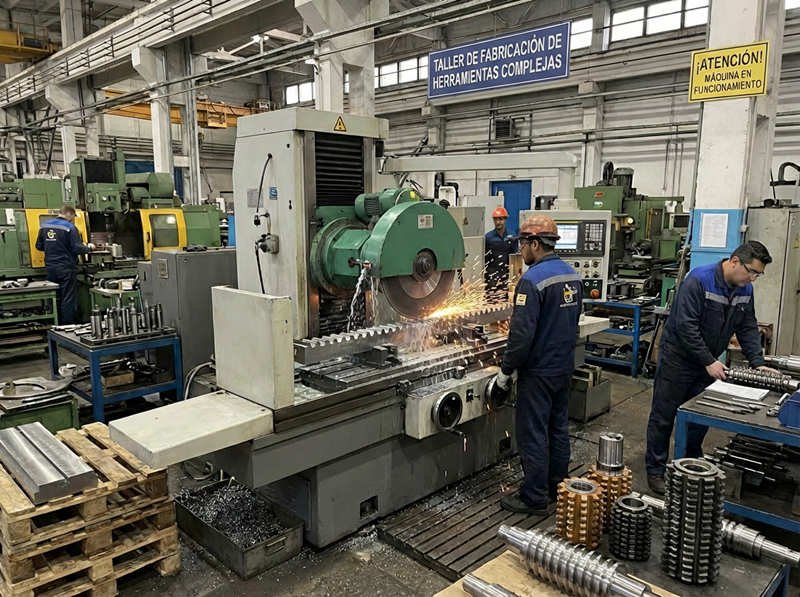

IV. Caso Real en una Planta Tier 1 de Herramientas Pesadas: Reconfiguración de Parámetros y Cálculo de Reducción de Costos del 40%

En la práctica, llevamos a cabo un Diseño de Experimentos (DOE) conjunto con el equipo de ingeniería de una fábrica líder de brochadoras ubicada en el corredor central de manufactura de Nearshoring. Para sus condiciones de mecanizado en masa de brochadoras de ASP2052 (HRC 66-68), realizamos una reconfiguración disruptiva de los parámetros, logrando fijar la “ventana de rectificado dorada”:

• Salto exponencial en la velocidad periférica: Aumentamos la velocidad de corte de 25~30 m/s (corindón tradicional) directamente a 45~50 m/s. A esta alta velocidad, la extraordinaria estabilidad térmica del CBN se libera perfectamente, disparando la tasa de remoción de material.
• Estrategia científica de profundidad de corte: Abandonamos el avance agresivo en favor de una técnica de “avance lento + baja profundidad de corte”. La profundidad radial para el desbaste se fijó en 0.03~0.05 mm, y para el acabado se controló estrictamente en 0.01 mm.
• Reestructuración del sistema de refrigeración: Implementamos refrigerante base agua de alta presión y gran caudal. Las boquillas se alinearon con precisión milimétrica hacia el arco de rectificado, utilizando el lavado a alta presión para erradicar por completo los riesgos de acumulación térmica.

Análisis Comercial: De “comprar muelas” a “comprar margen de beneficio por herramienta”

En la producción extensiva, los departamentos de compras suelen retroceder ante el alto precio inicial de las muelas CBN. Sin embargo, esta gran planta, tomando su modelo real de producción de 1,000 brochadoras pesadas de PM-HSS al año, realizó un “balance general” verdaderamente impactante:

1. Eficiencia triplicada: El tiempo total de afilado de una herramienta de filo largo se redujo drásticamente de 3 horas a menos de 1 hora, cumpliendo perfectamente con los plazos de entrega extremadamente estrictos de los OEM multinacionales.
2. Ciclo de diamantado incrementado 10 veces: La frecuencia de reacondicionamiento de la muela saltó de “una vez cada 2~3 brochas” a “una vez cada 30~40 brochas”. La tasa de disponibilidad efectiva del equipo superó el hito histórico del 85%.
3. Tasa de desecho reducida a CERO: Se erradicaron por completo las quemaduras en los filos, reduciendo a cero el altísimo costo de las piezas en bruto importadas desechadas.

Conclusión del caso real: Aunque el costo de adquisición unitario de una muela CBN es considerablemente mayor que el del corindón, al calcular integralmente “Consumo de muelas + Horas-hombre + Amortización de la máquina + Tasa de desechos”, ¡el costo integral de fabricación para procesar 1,000 brochadoras se desplomó aproximadamente un 40%! El margen de beneficio por herramienta se amplió significativamente, dotando a la planta de una ventaja de costos absoluta en la competencia de la cadena de suministro global.

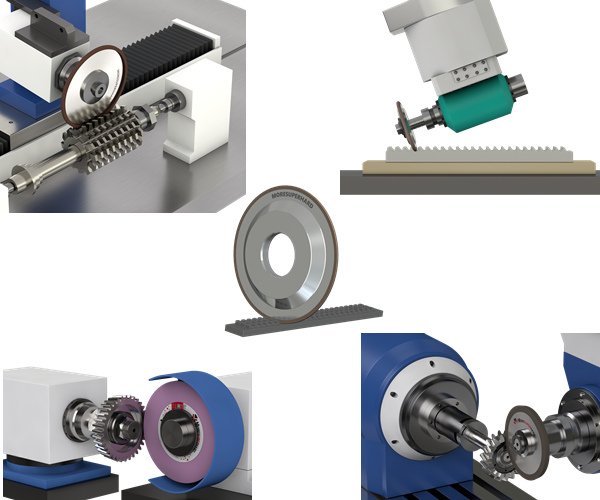

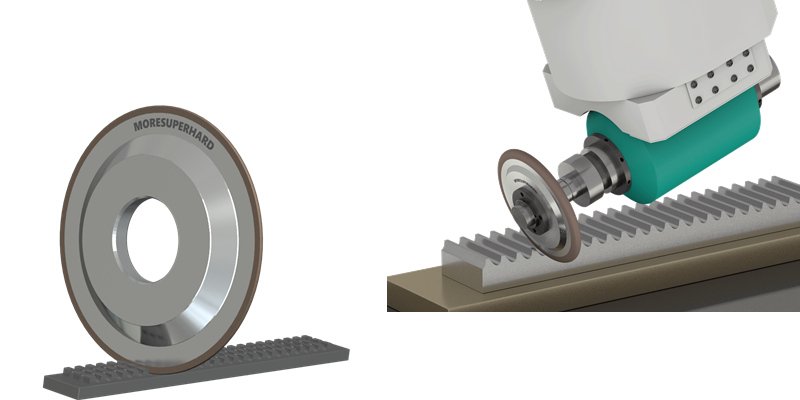

V. Más Allá de las Brochadoras: Expansión de las Muelas CBN en Fresas Madre, Creadoras y Otras Herramientas Complejas

Gracias a su incomparable capacidad de retención de forma (Form retention) y su eficiente tasa de remoción de material, esta solución de rectificado CBN con aglomerante cerámico se adapta transversalmente a la perfección a otras líneas de herramientas de alto margen en las plantas de manufactura emergentes:

• Fresas madre de engranajes de alta precisión (Gear Hobs): Resuelve a la perfección los problemas de precisión y rugosidad en el rectificado de la cara de desprendimiento, mejorando enormemente la durabilidad de las herramientas para mecanizar cajas de cambios de vehículos eléctricos (EV) y gran maquinaria agrícola.
• Creadoras de engranajes complejas (Shaper Cutters): Garantiza el rectificado del perfil del diente con alta precisión sin distorsión ni recocido.
• Herramientas para moldes pesados (Mold Tools):Aborda fácilmente los desafíos de afilado de diversas herramientas personalizadas superduras requeridas para el conformado de moldes de estampación automotriz y piezas de desgaste de maquinaria minera pesada.

VI. Conclusión y Llamado a la Acción

Para captar firmemente los enormes dividendos productivos que trae la “reestructuración de las cadenas de suministro globales”, el salto cualitativo en los materiales de las herramientas exige una modernización sincronizada de los procesos de rectificado subyacentes. En la era actual, donde el PM-HSS se ha estandarizado, aferrarse a las muelas de corindón equivale a “intentar cortar armadura de hierro con una espada de madera”. La introducción de muelas CBN personalizadas no es un simple “cambio de consumibles”, es una revolución de productividad que ayuda a las fábricas emergentes a liberar su máxima capacidad y erradicar los agujeros negros de costos.

¿Su taller también sufre de baja eficiencia y quemaduras frecuentes al rectificar herramientas complejas de alta dureza como PM-HSS y ASP2052?

Apéndice: Preguntas Frecuentes (FAQ) sobre el Rectificado de PM-HSS

Q1: ¿Por qué el CBN (Nitruro de Boro Cúbico) es más adecuado que el diamante para rectificar PM-HSS?
R: Aunque el diamante posee la dureza natural más alta, durante el rectificado a alta temperatura, el carbono del diamante reacciona químicamente (afinidad química) con el hierro (Fe) presente en el acero rápido, provocando un desgaste y carbonización extremadamente rápidos de la muela. El CBN no solo tiene una dureza elevadísima, sino que a temperaturas de miles de grados es absolutamente inerte ante las aleaciones ferrosas, convirtiéndose en la única solución óptima para aceros rápidos y aceros de rodamientos de carga pesada.

Q2: ¿Cómo prevenir por completo el problema de las quemaduras durante el rectificado de brochadoras largas?
R: Es necesario aplicar un triple enfoque: 1. Utilizar abrasivo CBN de alta calidad, que corta con fuerza y no se embota fácilmente, para reducir el calor por fricción; 2. Emplear aglomerante cerámico de alta porosidad, que aumenta drásticamente el espacio para la evacuación de virutas y disipación térmica; 3. Controlar estrictamente la velocidad periférica (se recomienda 45 m/s o superior) y combinarla con una aplicación precisa de refrigerante a alta presión para lavar continuamente la zona de rectificado.

Q3: El precio unitario de las muelas CBN es alto, ¿Vale la pena el Retorno de Inversión (ROI) en la producción a gran escala?
R: Absolutamente. Según mediciones reales en múltiples plantas Tier 1 locales, la vida útil de una sola muela CBN es decenas de veces superior a la del corindón. Aún más crítico: le ahorra a la fábrica más del 70% del tiempo de inactividad por reacondicionamiento (diamantado) y previene al 100% el desecho de costosas piezas en bruto importadas por quemaduras. Al prorratear esto en cada herramienta terminada, el costo integral de fabricación suele experimentar una reducción neta del 30% al 40%.
