Técnicas de Reavivado (Dressing) para Muelas CBN: Maximiza tu Producción Automotriz

El uso de muelas de Nitruro de Boro Cúbico (CBN) es fundamental en el rectificado de componentes automotrices (cigüeñales, árboles de levas, engranajes). Sin embargo, sin un proceso adecuado de reavivado (dressing), la muela pierde su capacidad de corte, generando quemaduras térmicas y tiempos de inactividad. En este artículo, detallamos las técnicas más efectivas de reavivado (con rodillos de diamante, bloques abrasivos y electroerosión) y los parámetros óptimos para extender la vida útil de la herramienta, reducir el costo por pieza y maximizar el ROI

1. El Desafío del Rectificado Automotriz en la Era del Nearshoring

La industria automotriz en México y Latinoamérica está experimentando un crecimiento sin precedentes impulsado por el nearshoring y tratados como el T-MEC. Las plantas de manufactura operan bajo presiones extremas: los márgenes son estrechos, los tiempos de ciclo deben ser mínimos y la calidad superficial de las piezas no es negociable.

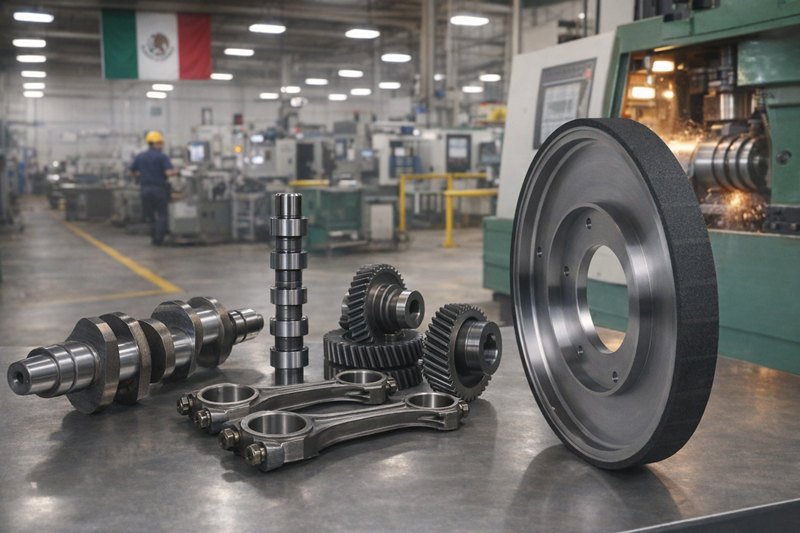

En el mecanizado de piezas de acero endurecido y aleaciones ferrosas de alta resistencia, las muelas CBN (Nitruro de Boro Cúbico) son las reinas indiscutibles. Ofrecen una durabilidad superior y soportan altas temperaturas. Sin embargo, una muela CBN es una inversión considerable. Reemplazarlas prematuramente debido a un desgaste irregular o empastamiento eleva drásticamente el costo por pieza (CPP).

La clave para rentabilizar esta inversión no reside solo en la calidad de la muela que adquieres, sino en cómo la mantienes a través de técnicas precisas de reavivado (dressing).

2. Aclaración Crítica: Perfilado (Truing) vs. Reavivado (Dressing)

Para los ingenieros de procesos y gerentes de planta, es vital distinguir entre dos conceptos que a menudo se confunden, pero que son distintos en la geometría de la herramienta:

• 2.1 Perfilado (Truing): Es el proceso de restaurar la macro-geometría de la muela. Se asegura de que la muela sea perfectamente concéntrica con el husillo y tenga el perfil exacto requerido para la pieza automotriz.
• 2 .2 Reavivado (Dressing): Es el proceso micro-geométrico. Consiste en eliminar el material aglutinante (liga) y las virutas metálicas incrustadas para exponer nuevos granos súper-abrasivos de CBN.

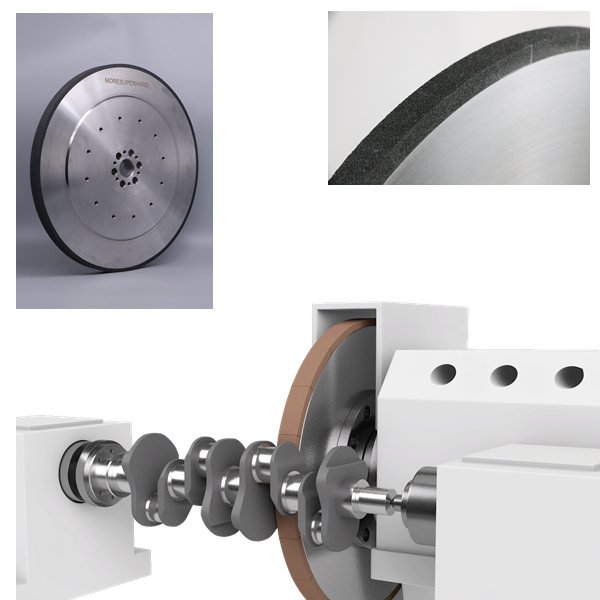

Nota operativa: En las muelas CBN de liga vitrificada, el truing y el dressing suelen ocurrir simultáneamente mediante el uso de herramientas de diamante rotativas, pero su propósito físico es dual. Si tu muela está perfilada pero no reavivada, no cortará; frotará el material, generando calor y arruinando el tratamiento térmico de componentes críticos como los muñones del cigüeñal.

3. Top 3 Técnicas de Reavivado (Dressing) para Muelas CBN en la Industria Automotriz

Para extender la vida útil de tus muelas CBN y garantizar acabados superficiales (Ra, Rz) consistentes en el piso de producción, estas son las técnicas de reavivado más eficientes:

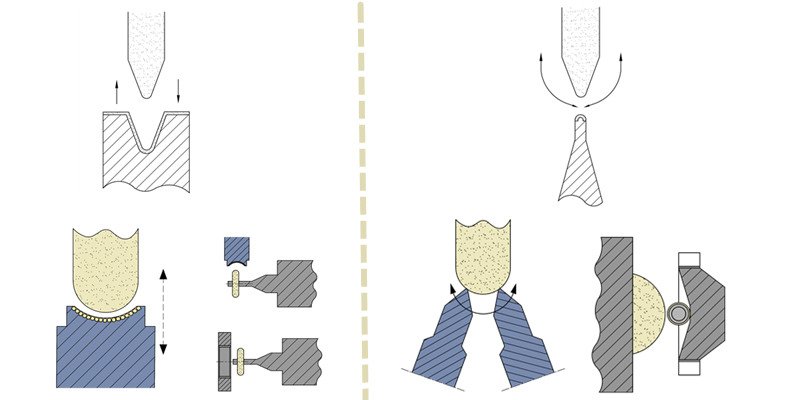

3.1 Reavivado con Rodillo de Diamante Rotativo (Rotary Diamond Dressing)

Es el estándar de oro en la producción automotriz de alto volumen. Consiste en utilizar un rodillo accionado por un motor independiente, recubierto de diamantes, que gira en contacto con la muela CBN.

• Reavivado por Penetración (Plunge Dressing): El rodillo tiene el perfil inverso exacto de la pieza a rectificar. Penetra directamente en la muela CBN. Es extremadamente rápido e ideal para producción en masa (ej. válvulas de motor).
• Reavivado CNC / Interpolado: Un disco formador de diamante recorre el perfil de la muela controlado por los ejes CNC de la máquina. Ofrece una flexibilidad incomparable para lotes de producción variables.
• Beneficio principal: Consistencia milimétrica. Al controlar la relación de velocidades (relación qd), puedes hacer que el reavivado sea “fino” o “grueso”, adaptando la muela CBN para desbaste o acabado sin cambiar de herramienta.

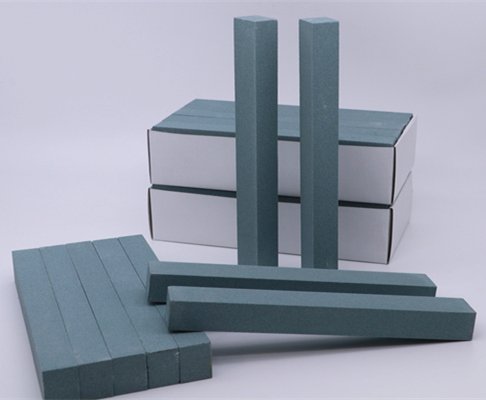

3.2 Reavivado con Bloque Abrasivo (Stick Dressing)

Una técnica más tradicional pero altamente efectiva, especialmente para muelas CBN con liga de resina o metálica. Consiste en forzar una barra o bloque de Óxido de Aluminio (Al2O3) o Carburo de Silicio (SiC) contra la muela en rotación.

• ¿Cómo funciona? El bloque abrasivo no corta los granos de CBN (ya que el CBN es mucho más duro), sino que erosiona el aglutinante (la liga) que retiene los granos, liberando el espacio para que la muela recupere su porosidad y capacidad de evacuación de viruta.
• Ventaja competitiva: Es una técnica de bajo costo de implementación inicial, ideal para talleres automotrices Tier 2 o Tier 3 en México que buscan optimizar costos en operaciones de menor volumen o maquinaria convencional.

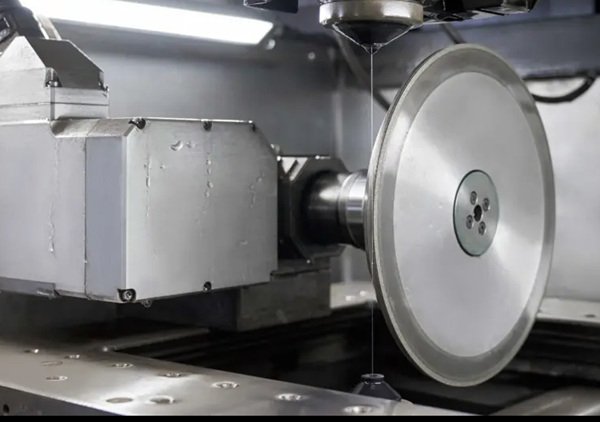

3.3 Reavivado por Electroerosión (EDM Dressing / Touch Dressing)

Para muelas CBN con liga metálica, esta técnica de vanguardia está ganando terreno. Utiliza descargas eléctricas (chispas) para fundir y evaporar la liga metálica de la muela con una precisión submicrométrica.

• Beneficio principal: Al no existir contacto mecánico o fuerza de compresión sobre los frágiles granos de CBN, no hay riesgo de micro-fracturas prematuras. Se expone un grano 100% íntegro, logrando que la muela dure hasta un 30% a 50% más en comparación con el dressing mecánico tradicional.

4. Prácticas Clave para Maximizar el ROI en Piso de Producción

Incluso con la técnica de dressing correcta, los parámetros de operación determinarán el éxito en tu planta automotriz. Aquí tienes las reglas de oro de los expertos en rectificado:

A. Dominar la Relación de Velocidades (Ratio “qd”)

En el reavivado rotativo, la relación entre la velocidad periférica del rodillo de diamante (v_R) y la velocidad de la muela (v_S) es crítica.

• qd positivo (+): (Rodillo y muela giran en el mismo sentido en el punto de contacto). Genera una topografía de muela más abierta, ideal para un rectificado de desbaste que evite quemaduras térmicas.
• qd negativo (-): (Giran en sentidos opuestos). Genera una muela más “cerrada” y lisa, perfecta para acabados superficiales tipo espejo en árboles de levas.

B. Profundidad de Pasada (Depth of Dress) Conservadora

El error más común en la industria metalmecánica latinoamericana es ser demasiado agresivo en el reavivado para “ahorrar tiempo”. Una profundidad de pasada excesiva (mayor a 2-3 micras por pasada en CBN) arranca los granos antes de que finalice su vida útil. Menos es más. Realiza pasadas finas y constantes.

C. La Importancia Crítica del Refrigerante (Coolant) en el Dressing

Durante el reavivado, la fricción genera temperaturas extremas que pueden desgastar la herramienta de diamante y dañar la matriz de la muela CBN.

• Asegúrate de dirigir boquillas de refrigerante de alta presión (mínimo 10-15 bar) directamente al punto de contacto (nip point) entre el reavivador y la muela.
• Utilizar aceite de corte entero o emulsiones de alta concentración es mandatorio en operaciones automotrices pesadas.

D. Frecuencia Basada en Datos, No en Intuición

No reavives la muela “por si acaso” ni esperes a que la pieza salga defectuosa. Implementa sensores de emisión acústica (AE Sensors) o monitoreo de consumo de energía en el husillo. Reavivar solo cuando la muela realmente empieza a embotarse prolongará la vida útil de tu activo hasta en un 40%.

5. Impacto en la Cadena de Suministro LatAm: Menos Importaciones, Más Productividad

En México y el resto de América Latina, muchas muelas CBN y herramientas diamantadas de alta precisión deben ser importadas desde Europa o Estados Unidos. Esto implica tiempos de entrega (Lead Times) largos y costos de aduanas.

Al optimizar tus procesos de reavivado:

• Reduces la frecuencia de compra de muelas nuevas.
• Disminuyes el tiempo de inactividad de las máquinas por cambios de herramienta.
• Proteges tu cadena de suministro local frente a cuellos de botella globales.

Empresas Tier 1 de autopartes ubicadas en clústeres como el Bajío o Monterrey han reportado ahorros de hasta $50,000 USD anuales por línea de producción simplemente ajustando sus ciclos y técnicas de dressing en rectificadoras cilíndricas.

Conclusión Técnicas de Reavivado (Dressing) para Muelas CBN

Extender la vida útil de tus muelas CBN no es producto del azar; es el resultado de aplicar ingeniería de precisión. Implementar la técnica de reavivado correcta (ya sea diamante rotativo, bloque abrasivo o EDM) y ajustar meticulosamente los parámetros de velocidad y refrigeración, te permitirá obtener la máxima rentabilidad en cada ciclo de rectificado.

En un entorno automotriz hipercompetitivo, optimizar el piso de producción es la única forma de garantizar contratos a largo plazo.
