Muelas CBN Vitrificadas para STUDER S242: Solución de Alta Precisión en Rectificado de Ejes de Husillo (Gear Spindle Shaft)
9
Share:
Para los fabricantes Tier 2 y Tier 3 de la industria automotriz y los talleres de rectificado de alta precisión, el mecanizado de ejes largos y pesados representa uno de los mayores desafíos técnicos. Las exigencias de tolerancia micrométrica y la necesidad de reducir los tiempos de ciclo obligan a los ingenieros de proceso a buscar herramientas cada vez más avanzadas.
El rectificado de un eje de husillo de engranaje (Gear spindle shaft) de grandes dimensiones a menudo se enfrenta a problemas críticos: vibración en ejes largos, desgaste rápido de muelas convencionales, baja estabilidad térmica que causa quemaduras en la pieza, y tiempos de inactividad por cambios frecuentes de herramienta.
Frente a estos retos, las muelas CBN vitrificadas (Vitrified bond CBN wheels) se han consolidado como la solución definitiva. En este artículo, analizaremos cómo la combinación de nuestras muelas CBN de alta precisión con la reconocida rectificadora STUDER S242 transforma radicalmente la eficiencia de su línea de producción.

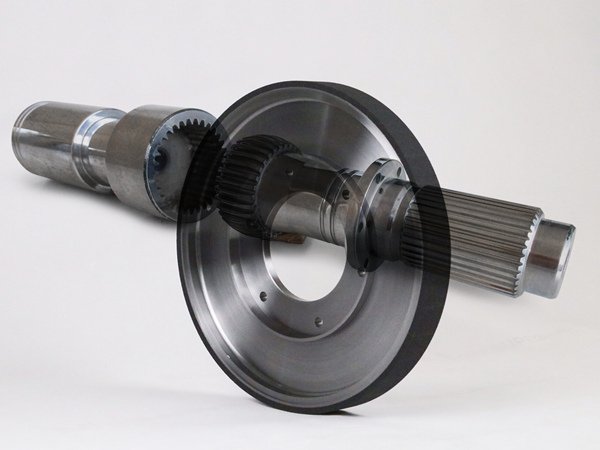

1. Aplicación en el Rectificado de Gear Spindle Shaft
El mecanizado de componentes para transmisiones o maquinaria pesada no admite errores. En nuestro caso de estudio técnico, analizamos las siguientes condiciones de trabajo:
Tipo de pieza: Eje de husillo de engranaje (Gear spindle shaft).
Dimensiones críticas: Ø180 mm × 800 mm.
Industria de aplicación: Automotriz, sistemas de transmisión y maquinaria pesada.
El rectificado de ejes largos como este (800 mm de longitud) requiere una alta estabilidad dimensional. Una mínima desviación térmica o desgaste de la muela durante la pasada puede arruinar una pieza de alto valor. Aquí es donde la alta precisión dimensional y la estabilidad en piezas grandes que ofrece el CBN vitrificado marcan la diferencia.

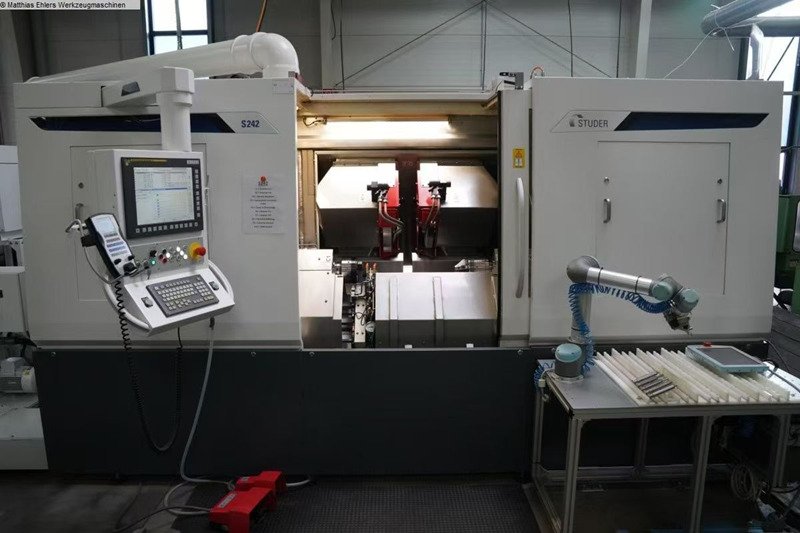

2. Muelas CBN vitrificadas Compatibilidad Perfecta con la Rectificadora STUDER S242
No cualquier máquina puede aprovechar al máximo el potencial de una muela CBN de alto rendimiento. Las muelas CBN para rectificadora STUDER están diseñadas para trabajar en perfecta sinergia con el equipo.
Alta rigidez de máquina: Fundamental para evitar vibraciones al mecanizar piezas de Ø180mm.
Velocidad de husillo compatible: Capaz de operar a velocidades periféricas de hasta 60 m/s, el punto dulce para nuestras muelas vitrificadas.
Ideal para producción en serie: Maximiza el ROI cuando se equipa con herramientas de desgaste ultrabajo.
Optimizadas específicamente para máquinas de alta precisión tipo STUDER, TOYODA y JUNKER.
3. Parámetros Técnicos: Solución de Rectificado CBN (60 m/s)
Para lograr el acabado perfecto en un eje de Ø180×800 mm, proponemos un sistema de rectificado dual. La configuración de parámetros para el rectificado CBN vitrificado a 60 m/s junto con ruedas CBN de resina de apoyo es la siguiente:
3.1. Muela Principal (Acabado de Alta Eficiencia)
Vitrified bond CBN wheel
Tamaño: D400 × T30 × H127
Especificación: B126 C200 (Alta concentración)
Velocidad: 60 m/s
3.2. Muelas Auxiliares (Apoyo y Perfilado)
Resin bond CBN wheels
Wheel 1: D400 × T50 × W8 × X10 — B126 C100
Wheel 2: D350 × T50 × W5 × X10 — B126 C100
Velocidad: 45 m/s
4. Estrategia de Rectificado: Combinación Vitrificado + Resina
Para los procesistas (ingenieros de proceso), el verdadero secreto de esta aplicación radica en la estrategia combinada.

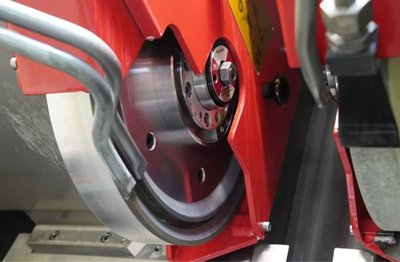

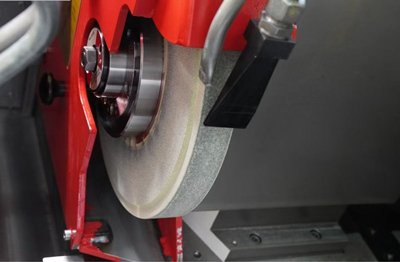

Muelas CBN vitrificadas (Vitrified wheel): Al trabajar a 60 m/s, sus poros naturales permiten una excelente lubricación y enfriamiento. Se encargan del acabado fino y la precisión nanométrica, asegurando que no haya quemaduras térmicas en el eje de engranaje.
Muelas de Resina (Resin wheels): Operando a 45 m/s, estas muelas actúan como complemento ideal para procesos de desbaste rápido, rectificado de hombros o perfilado de secciones específicas del husillo, absorbiendo vibraciones gracias a la elasticidad de la resina.

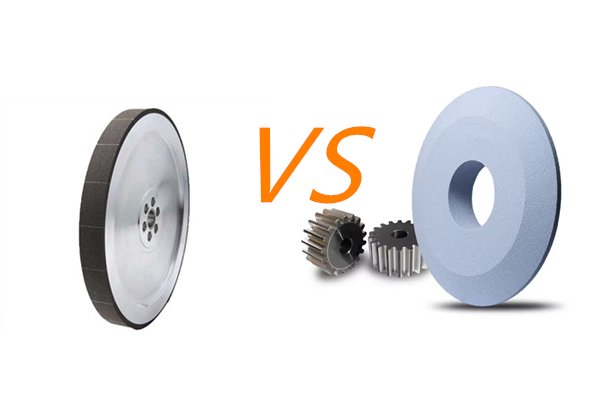

5. Comparación: CBN Vitrificado vs. Muelas Convencionales
Si todavía utiliza muelas de corindón o carburo de silicio para el rectificado de eje Ø180mm, está perdiendo competitividad. Vea la comparación técnica:
Característica de Rendimiento
CBN Vitrificado (Nuestras Muelas)
Muelas Convencionales (Al2O3)
Vida Útil de la Herramienta
↑↑↑ Excelente (Meses)
Baja (Días / Horas)
Estabilidad Térmica
Excelente (Corte frío, sin quemaduras)
Limitada (Riesgo alto)
Precisión Dimensional
Micrométrica y Constante
Variable (Ajuste continuo)
Frecuencia de Reavivado
Muy Baja
Alta (Pérdida de tiempo)

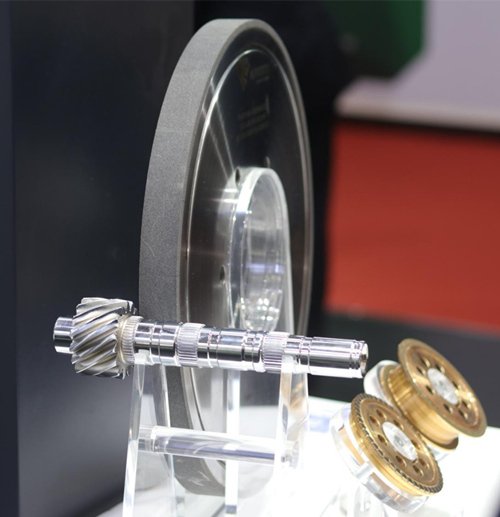

6. Muelas CBN para ejes de engranaje Resultados Reales en Producción
Al implementar nuestra solución de rectificado para eje largo de 800mm en rectificadoras STUDER, nuestros clientes han reportado:
Reducción de los tiempos de ciclo: Gracias a la velocidad de 60 m/s y al menor tiempo de reavivado.
Mejora de la precisión (Nivel μm): La retención de perfil del CBN vitrificado mantiene la tolerancia a lo largo de los 800 mm.
Menor tasa de rechazo: La eliminación del daño térmico asegura la integridad del engranaje.
Incremento significativo en la productividad global de su planta.
7. Muelas CBN Aplicaciones Similares
Nuestra tecnología de CBN vitrificado de alta precisión no se limita a los ejes de husillo. Las mismas ventajas competitivas se aplican a:
Ejes de transmisión (Drive shafts)
Cigüeñales (Crankshafts)
Árboles de levas (Camshafts)
Husillos para máquinas CNC (CNC machine spindles)
¿Listo para Optimizar su Proceso de Rectificado?
Si su planta opera máquinas STUDER, TOYODA o similares, y se enfrenta a cuellos de botella en el mecanizado de piezas endurecidas, es momento de actualizar su tecnología abrasiva. Deje de perder tiempo en cambios de muela y ajustes de máquina.
