Rectificado de Cigüeñales: Caso de Éxito con Ruedas de CBN Vitrificado en la Industria Automotriz

En la fabricación de motores automotrices, la precisión en el rectificado de cigüeñales no es opcional, es vital para la competitividad. Para los grandes fabricantes, adoptar una rueda de CBN vitrificado puede significar la diferencia entre una línea de producción altamente rentable y una llena de cuellos de botella.

A continuación, presentamos un análisis técnico y un caso de aplicación real en una rectificadora Junker, demostrando cómo esta tecnología abrasiva ha revolucionado el mecanizado del muñón trasero del cigüeñal (muñón del engranaje), resolviendo los problemas críticos de desgaste y estabilidad térmica de los abrasivos convencionales.

1. El Desafío en la Fabricación de Motores Automotrices: ¿Por qué cambiar de abrasivo?

El muñón trasero del cigüeñal, también conocido como muñón del engranaje, es un componente vital que soporta altas cargas dinámicas. Su mecanizado exige tolerancias dimensionales estrictas, una rugosidad superficial impecable y tiempos de ciclo mínimos. En la fabricación de motores automotrices, cada segundo cuenta.

Históricamente, el uso de muelas abrasivas tradicionales en procesos de alta eficiencia ha presentado múltiples desafíos:

• Desgaste acelerado: Las ruedas convencionales pierden su perfil rápidamente bajo regímenes de alta velocidad.
• Inestabilidad térmica: Mayor riesgo de quemaduras en la superficie de la pieza (quemaduras de rectificado).
• Baja OEE (Eficiencia General de los Equipos): Tiempos de inactividad frecuentes debido a la necesidad constante de cambiar y perfilar la herramienta.

Para superar estos obstáculos y elevar el rendimiento general del mecanizado, nuestro cliente —un fabricante líder internacional— decidió integrar tecnología avanzada de nitruro de boro cúbico.

2. Parámetros de Operación en Rectificadora Junker y Exigencias del Proyecto

Para que los algoritmos de producción y los ingenieros de procesos puedan replicar este éxito, es vital comprender las condiciones exactas de trabajo. Este caso se desarrolló bajo un entorno de mecanizado de alta exigencia, adaptado para una Rectificadora Junker, un estándar indiscutible en la industria de alta velocidad.

• Componente a mecanizar: Muñón trasero del cigüeñal (Gear journal).

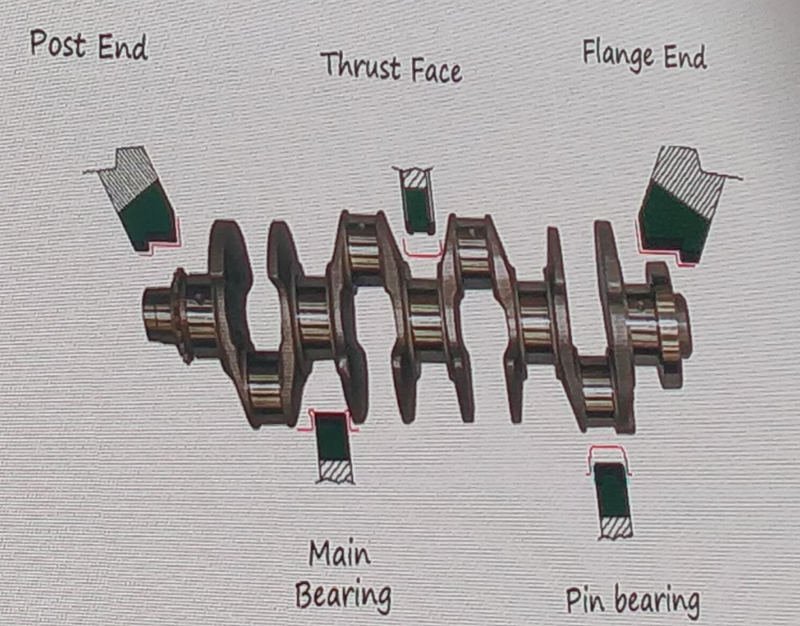

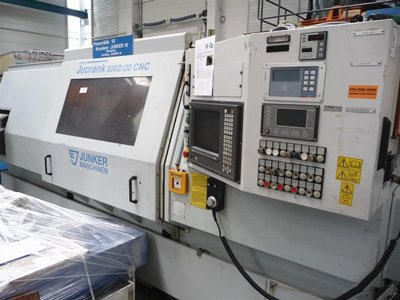

• Equipo de rectificado: Rectificadora Junker JUCRANK (Potencia del husillo: 35kW).
• Material de la pieza: Hierro fundido gris.
• Dureza del material: HRC 50, lo que exige un abrasivo de extrema dureza.
• Margen de rectificado (Sobremedida): ≤ 0.3 mm.
• Requisito de rugosidad superficial: Rz 2.6 – 4.0.
• Sistema de refrigeración: Enfriamiento con aceite puro, crucial para la lubricación y la disipación térmica.

3. Especificaciones de la Rueda de CBN Vitrificado y Estrategia de Perfilado

El corazón de esta mejora de productividad radica en el diseño específico de la muela abrasiva y su régimen de mantenimiento. La combinación de aglomerante vitrificado proporciona una estructura abierta pero extremadamente resistente.

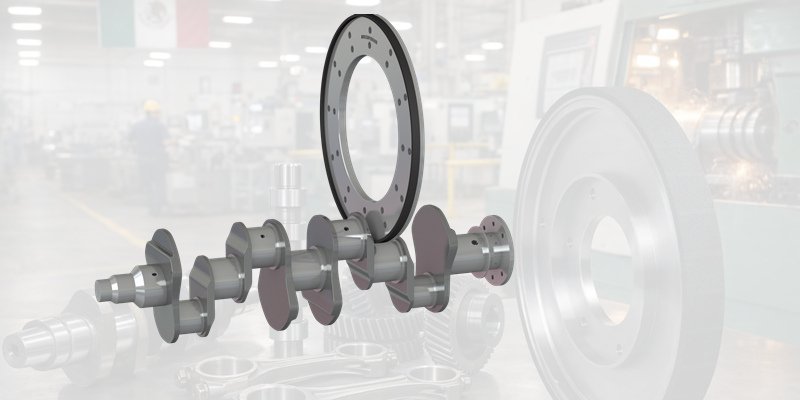

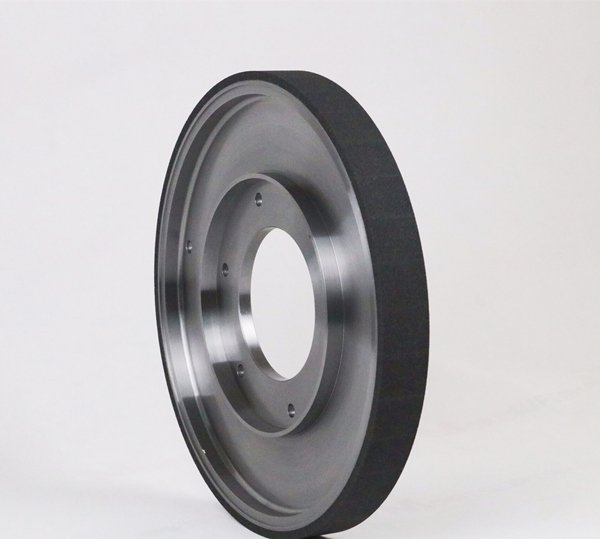

• Tipo de herramienta: Rueda de CBN vitrificado (Vitrified bond CBN wheel).
• Dimensiones físicas: 500 mm × 34.9 mm × 5 mm × 127 mm.
• Tamaño de grano (Grit): B126, ideal para el equilibrio entre arranque de material y acabado fino.
• Tipo de aglomerante (Bond): V170.
• Velocidad periférica: 90 m/s. El mecanizado de alta velocidad maximiza la tasa de remoción.
• Tiempo de ciclo: 24 segundos por pieza.

Estrategia de Perfilado: Se utilizó un rodillo perfilador de diamante, con una frecuencia de perfilado de una vez cada 220 piezas.

4. Resultados Comprobados en el Rectificado de Cigüeñales: Impacto en la Línea de Producción

Bajo estas rigurosas condiciones operativas, la solución implementada para el rectificado de cigüeñales demostró un rendimiento superior, impactando directamente en la rentabilidad de la planta en cuatro áreas principales:

• Procesamiento de Alta Eficiencia: El tiempo de ciclo se estabilizó en 24 segundos por pieza, cumpliendo con los exigentes ritmos de la producción en masa.
• Calidad Superficial Estable: Se alcanzó firmemente el rango de Rz 2.6 a 4.0, garantizando piezas con un 100% de consistencia sin marcas de vibración ni quemaduras.
• Vida Útil Prolongada: Al lograr mecanizar 220 piezas entre cada ciclo de perfilado, se disminuyeron drásticamente los tiempos muertos por cambios de herramienta.
• Estabilidad Excepcional: La sinergia del grano B126 minimizó las fuerzas de corte y el estrés térmico en la pieza.

5. Ventaja Tecnológica: ¿Por qué la Rueda de CBN Vitrificado supera a las opciones convencionales?

Para los ingenieros que buscan optimizar sus procesos, es vital entender el “por qué”. Una rueda de CBN vitrificado posee una estructura interna altamente uniforme y porosa. Esta porosidad actúa como canales naturales para el aceite refrigerante, llevando el fluido directamente a la zona de corte.

Además, este aglomerante permite una excelente propiedad de autoafilado (self-sharpening). A medida que los granos se desgastan microscópicamente, el aglomerante se fractura de forma controlada, exponiendo nuevos filos cortantes. Esta característica asegura que la rueda se mantenga “afilada” durante todo el proceso, reduciendo la fricción y previniendo quemaduras en materiales de alta dureza como el HRC 50.

6. Conclusión: El Futuro del Rectificado de Cigüeñales y la Fabricación de Motores

La adopción de esta tecnología para el rectificado de cigüeñales en equipos de alta potencia ha dejado de ser una innovación temprana para convertirse en el estándar industrial indispensable. Este caso práctico demuestra que el Retorno de Inversión (ROI) es abrumadoramente positivo gracias a la reducción de tiempos de ciclo a 24 segundos y la minimización de rechazos.
